数字测量表 MERLIN CORE

电容EtherCAT工业

产品概述

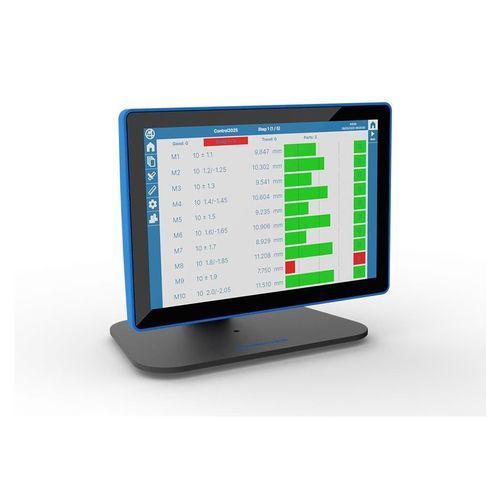

MERLIN CORE 是一款面向工业测量应用的一体化测量计算机。提供模拟量和数字量两种硬件版本，支持可扩展的传感器网络，并具备适用于简单测量工位和高级测量任务的计算能力。Marposs 的人机界面简化了操作流程，缩短了培训时间。

软件版本

• 标配版：提供基础功能，便于操作，可实现高效测量流程。
• 高级版：功能完整，适用于更复杂的测量与自动化应用。

界面与可用性
Marposs HMI 提供直观的界面和标准化的操作流程，加快投产与日常使用，减少操作者学习时间。

优势

• 模拟量版本可在无需外接接口盒的情况下直接连接传感器与驱动装置。
• 对恶意软件和未授权访问具有更高的防护能力。
• 数字量版本可接入 Marposs SMARTNet 网络。
• 可拆卸 micro‑SD 卡支持安全加密，便于数据保护与更换。
• 两种版本均支持 Ethernet/IP、Profinet 与 EtherCAT 现场总线协议。

硬件版本说明

• 模拟量版本：适用于台式测量应用；机箱背面提供 6 个 Lumberg 接口以连接兼容的 Marposs 设备，Phoenix 接线端子可提供多达 8 个可配置 I/O。
• 数字量版本：完全支持 SMARTNet 网络，内置 SMARTNet Bridge 模块，可连接 SMARTNet 组件并访问所需网络资源。

技术规格
机箱：铝合金
前面防护：IP54
触控屏：电容式
显示屏：10.1 英寸，16:10
CPU：ARM 1600 MHz
以太网 LAN：2 x 1 Gbps
现场总线接口：2 x 以太网类型
USB 端口：4 x USB 2.0 Type A
串口：1 x RS232 + 1 x RS422/RS485
存储：4 GB micro‑SD
支架：倾斜支架
电源：24 VDC -15%/+20%
相对湿度：5–80%（无凝结）
工作温度：5–45 °C
外形尺寸 LxHxD：258 x 172 x 45 mm (10.15 x 6.77 x 1.77 英寸)

特征 / 规格要点

• 一体化测量计算机，铝合金机箱。
• 前面防护等级 IP54，10.1 英寸电容式触控屏。
• ARM 1600 MHz 处理器及可拆卸 4 GB micro‑SD 存储，支持加密。
• 接口：2x1 Gbps LAN、现场总线以太网接口、4x USB 2.0、串口。
• 数字版支持 SMARTNet 并兼容主要工业现场总线协议。
• 紧凑外形与倾斜安装支架，适合台式安装。
