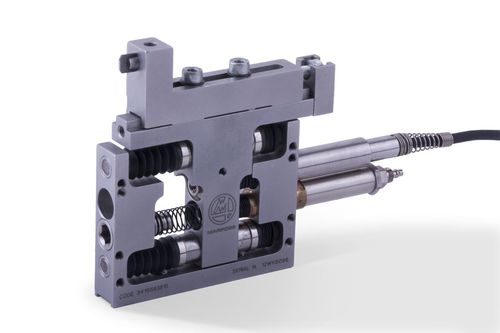

模拟直径测量接触式探头 QUICK BLOCK™

弹簧紧凑型

Quick Block是一个通用测量单元，其功能特征体现在检查内径与外径以及距离的高精度线性导轨。 各种各样的附件使得此测量仪器功能极多以及适合各种应用。它的坚固与紧凑结构使得它能够在严酷的环境中进行静态与动态测量，保护传感器以及保证高度重复性。 Quick Block是一个紧凑、通用测量单元。它配有嵌入式测量传感器或者机械传动装置，能与测量探针一起使用。 它的功能特征体现在是一个囚笼防转动系统，这就确保了通过直接接触达到小于0.5 μm的可重复性范围值（最大值到最小值）。可给±5 mm版本配备一根轴向或径向电缆引出线，用于传感器与气压缸。 可采用固定在任何空间方向中的测量轴安装，且接触式支架的重组范围为20 mm。 气压驱动版本对于带有自动装载/卸载的测量站上加工后应用特别适用。 也可将它装配在带有相关接头的Quick Set站上，以测量小于等于90 mm的直径。 可获取各种弹簧、测量臂与触头，以接近任何测量位置，同时维持臂比值不变。 也可获取带有燕尾导轨以及能够与TESA支架和触头兼容的特殊版本。
