触摸屏HMI cMT3106XM

触摸屏电阻式触摸屏壁挂安装

概述

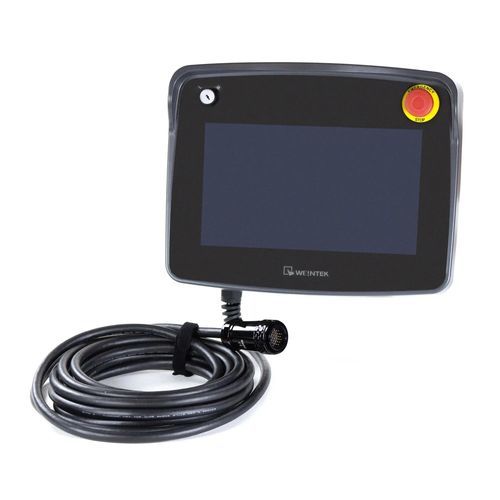

cMT3106XM 是一款 10.1″ 手持式 HMI，适用于设备现场或相邻工作站之间的灵活操作。产品配有集成后把手、10.1″ WVA LCD 触摸屏、通过连接箱实现的系缆连接，以及内置安全控制：钥匙开关、紧急停止（E‑Stop）和三位启用开关。可选线缆长度：6 m（20 ft）或 10 m（33 ft）。每个工作站需配置一只连接箱（标准或紧凑型）。

连接箱选项

• 标准连接箱（外置）— 安装于控制柜外或墙面，便于访问与维护。
• 紧凑连接箱（内置）— 安装于控制柜内，布局更加整洁。
• 两种连接箱均支持可选的 E‑Stop 旁路插头，以便在手持 HMI 断开时保持安全回路闭合。

安全与访问控制

• 钥匙开关 — 限制仅授权人员操作。
• 紧急停止（E‑Stop）— 立即停止设备运行以满足安全要求。
• 三位启用开关 — 防止误触发并支持受控的运行模式。

要点与典型应用

• 用于设备上或相邻工作站间；每个工作站需配置一只连接箱。
• 标配人体工学后把手和壁挂安装套件。
• 通过连接箱连接 PLC/控制器；配合 Maple Systems 软件可支持常见工业协议的集成。
• 配有 SD/SDHC 卡槽、USB 2.0 主机端口，以及通过连接箱的外部通信接口。

技术规格

• 型号：cMT3106XM
• 显示：10.1″ WVA LCD，1024 x 600，350 cd/m²，1000:1 对比度，1670 万色
• 触摸：4 线电阻式（长度 X ±2%，宽度 Y ±2%）
• CPU / 内存：四核 RISC，1 GB RAM，4 GB 闪存
• 背光寿命：50,000+ 小时
• SD 卡：SD/SDHC（最高 32 GB）
• USB：USB 2.0 主机 x1
• 以太网 / 串口：通过连接箱有线连接（连接箱提供 LAN/串口端子）
• 系缆选项：6 m（20 ft）或 10 m（33 ft）
• 钥匙开关：NO x1，NC x1，额定 24 VDC，500 mA，机械寿命约 250,000 次
• 紧急停止：额定 30 VDC，500 mA；标准 IEC60947‑5‑1 / EN60947‑5‑1 / IEC60947‑5‑5 / EN60947‑5‑5，UL60947‑5‑5；机械寿命约 250,000 次
• 三位启用开关：NO x2，额定 30 VDC，500 mA；标准 IEC/EN 60947‑5‑8，IEC/EN 60947‑5‑1，UL508；机械寿命示例 1→2→1 约 1,000,000 次
• 输入电源：24 ±20% VDC；典型功耗 11.52 W；输入电流 ~480 mA @24 VDC
• 隔离：内置电源隔离；绝缘电阻 > 50 MΩ @ 500 VDC
• 外壳 / 机械：塑料外壳，PCB 有涂层；尺寸约 302.7 x 240.0 x 116.8 mm；重量约 1.6 kg；含壁挂套件
• 环境：工作温度 0 ~ 50° C；存储 -20 ~ 60° C；相对湿度 10% ~ 90% 非冷凝；抗跌落约 1.2 m；振动 10–25 Hz X/Y/Z，2G，30 分钟
• 认证 / 等级：cULus 列名，CE / UKCA，符合 RoHS，IP65 / NEMA4
