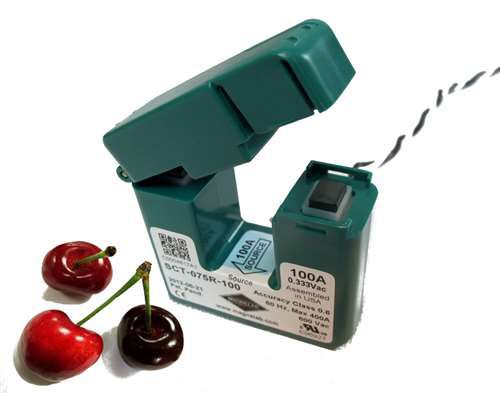

变压器电流传感器 SCT-075R

交流开放式

SCT-075R 分离式核心电流传感器 SCT-075R 分离式核心电流传感器系列根据 ANSI 收入等级，被划分为 C57.13 精度等级 0.6。 它们具有 0.25 度的优越相角和无与伦比的线性度，这在其他类型的交流电流传感器中是罕见的。 它具有通过中心导体的最大容量为 250 安培。 高达 250 安培的输入通过此分离核心 CT 转换为 0.333 伏特输出。 SCT-075R | 功能 • 线性精度 ± 0.5% • 相位角 ± 0.25% • 额定输入高达 250 安培 • 额定输入 • 额定电流的 10% 至 120% 时精度 • 工作范围为 30 Hz 至 1,000 赫兹 •8 英尺扭转对引线 • 符合 UL 标准、CE 和 RoHS 标准 • 最大电压：600V（在裸导体上） •额定电流 下输出 0.333 伏交流电 SCT-075R | 说明这些类型的变压器特别适合安装在已经安装的电线上。 这是因为它可以简单地捕捉所述导体，并具有自锁机制。 裸导体的最大电压为 600 伏特。 SCT-075R 具有 50 安培、100 安培、200 安培和 250 安培的额定功能，开口宽为 0.79 英寸。 同时，同样具有 0.333 伏特额定输出的类似产品是 SCT-3000 分流芯电流变压器，但可容纳高达 3000 安培。 SCT-075R 的电流变压器设计为其提供 0.5% 的线性度精度。 这使得估计计算能够非常接近实际结果。 这种精度保持在额定电流的 10% 至 120% 的水平。 其相位角为 0.25 度，具有高达 250 安培的额定输入。
