微型信号调节器 SGABCM
力传感器

微型信号调节器
微型信号调节器
微型信号调节器
微型信号调节器
添加到我的收藏夹
添加到产品对比表


产品规格型号

技术参数
微型
应用
力传感器

产品介绍

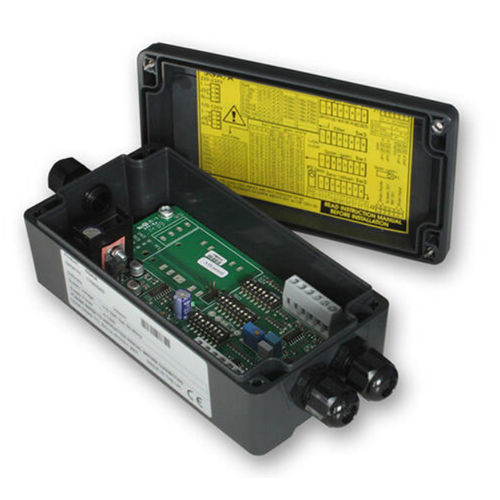

SGABCM是一块加装的印刷电路板,便于将半桥或四分之一桥的应变仪连接到SGA称重传感器调节器上。这个装置也可以和SGA一起购买。 该PCB板配有一个5ppm/°C的电阻,用于350欧姆桥的完成(包括四分之一和半桥)和一个分流校准电阻。 SGABCM与SGA的所有变种兼容,即SGA/A、SGA/D和装有IS1224隔离直流电源模块的SGA。 安装简便 - 只需拧入SGA上现有的称重传感器连接器即可 板载螺丝端子连接可接受各种桥式完成电阻,使现场安装无需焊接设备 为电桥的 "固定 "臂安装了高稳定性电阻(5ppm/°C) 半桥应变片只需通过螺丝端子连接到BCM模块上,不需要额外的组件。 四分之一桥应变计电路及其完成电阻可用于压缩或拉伸(拉伸),提供正向输出 占用空间小:约53x32mm,可拧入现有的J2连接器中 SGABCM可以与SGA/A或D一起订购,也可以单独订购,以便加装到客户现有的SGA上。 提供螺丝端子,用于安装 "分流校准"(shunt cal)分流电阻,以定期检查应变仪、接线和校准的完整性。 远程分流校准 "可通过给安装在BCM上的微型24V继电器通电来进行。一个装置中的多个SGA可以同时进行分流校准。

---
