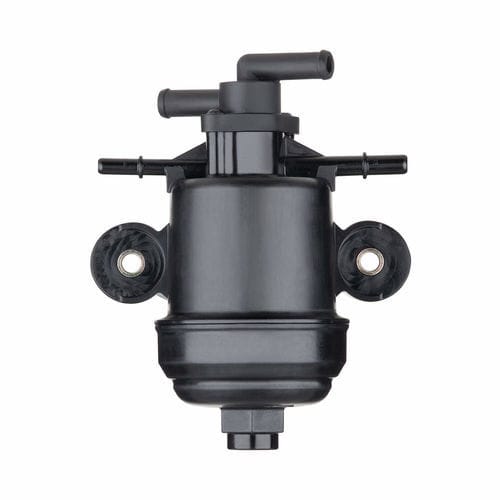

尿素溶液过滤器 Urea filter module

隔膜用于恶劣条件用于工地设备

概述
在建筑和农用机械中，尿素滤芯在高负荷工况下必须保持高性能。MANN+HUMMEL开发了新型紧凑尿素过滤模块，旨在满足这些特殊要求并为选择性催化还原（SCR）系统提供可靠保护。

用途与优势
该模块可实现系统快速启动、稳定运行、配套的维护周期以及对尿素供给泵的有效保护。它解决了常见的污染风险（例如受污染的加注环境、油箱通风不足）以及越野应用中日益增长的热管理需求。

通气（吸入侧运行）
该模块可用于吸入侧应用，压力可能低于环境压力。专利疏水性通气膜可防止尿素溶液润湿，并持续将空气导向洁净侧，避免液位下降和滤芯性能下降。膜的设计根据空气敏感性和SCR系统的临界压力进行选择；在专用试验台上验证选择，以使污染物滞留能力与应用相匹配。

安装位置与可维护性
根据客户要求，滤芯模块可安装在SCR装置的上游（吸入侧）或下游（加压侧）。模块可安装在尿素箱外部的更易接近位置，以便于维护时快速简便的操作。

尿素过滤模块结构

• 1 冷却液出口
• 2 尿素出口
• 3 通气膜
• 4 液压加热器
• 5 补偿元件
• 6 冷却液入口
• 7 尿素入口
• 8 补偿元件
• 9 滤芯元件

低温下的可靠运行
为应对冻结风险（尿素溶液膨胀），MANN+HUMMEL采用专利EPDM泡沫补偿元件，以将对滤壳的压缩力降至最低。为了解冻和SCR系统的热准备，模块提供电加热器（快速、冷启动即时输出）或液压加热器（较慢但不会增加电气系统负荷）。选择取决于机器版本和经济性考虑。

应用与推广
该紧凑型尿素过滤模块面向建筑和农业等越野车辆。它提供了一种灵活、自给自足的过滤解决方案，以保护SCR系统并有助于满足当前和未来的排放标准；客户计划将该模块装配于排量大于4.5升的发动机车辆上。

技术规格

• 应用：用于建筑和农用机械SCR系统的尿素/AdBlue溶液过滤
• 关键组件：滤芯、通气膜（疏水性）、补偿元件（EPDM泡沫）、加热器（电加热或液压加热）
• 安装：SCR上游吸入侧或下游加压侧；模块可安装于尿素箱外以便维护
• 通气：专利疏水膜防止润湿并将空气导向洁净侧
• 热管理：电加热器（升温快速）或液压加热器（无电气负荷）
• 低温保护：专利EPDM泡沫补偿元件以适应冻结膨胀
• 设计验证：在专用试验台上选择通气膜和污染物滞留容量以满足客户/系统压力要求
• 目标发动机：适用于重型/越野机械；已参考用于排量>4.5 L的发动机
• 主要优势：改善SCR启动时间、运行可靠、维护间隔匹配、供给泵保护、污染控制
