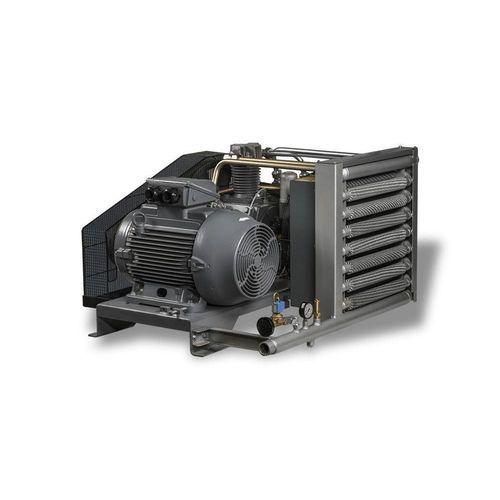

活塞增压机 B series

压缩空气

概述
BOOSTER 系列可将进入压缩机的空气压力从 7–13 bar 提升至最高 40 bar。提供 B 10、B 15、B 20、B 25、B 30 和 B 40 型号，采用皮带传动的紧凑型机组，适用于工业气动系统。

特点

• 将压缩机入口压力（7–13 bar）提升至最高 40 bar，以满足高压应用需求。
• 可选型号：B 10、B 15、B 20、B 25、B 30、B 40。

主要配置

• 电机：LEROY-SOMER 或 WEG
  • IP55 防护，F 级绝缘
  • IE3 能效等级
• 电控柜：SCHNEIDER ELECTRIC 启动与保护；DEC40 PCL 支持最多 8 台增压器的序列控制
• 皮带-轮毂联结：
  • V 型皮带传动
  • 张紧与对中方便
  • 皮带防护罩
  • 铸铁风扇式皮带轮以保证冷却
• 压缩机主机：
  • 铸铁曲轴与气缸
  • 特殊铝合金活塞与缸盖
  • 进排气阀为不锈钢材质

随机设备

• 5 μ 进气颗粒过滤器
• 后冷却器（Aftercooler）

适用领域

• 建筑行业
• 表面处理与涂装
• 木工与木材加工
• 中小型制造与作坊

技术参数
MODEL | PRESSURE Min | PRESSURE Max | POWER @7 bar | @10 bar | @13 bar | Kw | HP | CONNECTION | DIMENSIONS (L x W x H) mm | WEIGHT kg
B 10 | 15 | 40 | 2,10 | 2,89 | 3,67 | 7,5 | 10 | G 1" | 1286 x 825 x 753 | 268
B 15 | 15 | 40 | 2,45 | 3,37 | 4,29 | 11 | 15 | G 1" | 1286 x 825 x 753 | 285
B 20 | 15 | 40 | 3,71 | 5,10 | 6,49 | 15 | 20 | G 1" | 1357 x 820 x 758 | 300
B 25 | 15 | 40 | 4,90 | 6,73 | 8,57 | 18,5 | 25 | G 1 1/4" | 1423 x 874 x 736 | 345
B 30 | 15 | 40 | 5,56 | 7,65 | 9,74 | 22 | 30 | G 1 1/4" | 1423 x 881 x 736 | 390
B 40 | 15 | 40 | 6,68 | 9,18 | 11,68 | 30 | 40 | G 1 1/4" | 1423 x 972 x 736 | 426

技术特性

• 增压能力：将入口空气 7–13 bar 增压至最高 40 bar
• 电机选项：LEROY-SOMER 或 WEG，IP55，F 级绝缘，IE3 效率
• 电控柜：SCHNEIDER ELECTRIC 启动/保护及 DEC40 PCL（支持最多 8 台增压器序列）
• 传动：V 型皮带，便于张紧与对中，带有皮带防护
• 压缩机主件：铸铁曲轴与气缸；铝合金活塞与缸盖；不锈钢阀门
• 标准配置：5 μ 进气过滤器和后冷却器
• 连接尺寸：根据型号分别为 G 1" 或 G 1 1/4"
