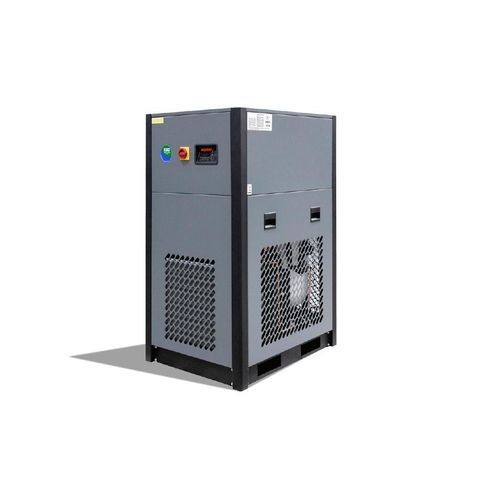

冷却压缩空气干燥机 DK series

在线

概述
MAC3 推出带集成滤芯的 DK 系列冷冻式干燥机。该系列干燥机占地紧凑、压降低并能实现实际露点 3°C，适用于工业压缩空气系统与热带环境。

特点

• 紧凑设计
  机架设计无多余空间，最大限度减少占地面积。
• 节能装置
  电子控制器具备节能功能与故障管理。
• 铝制换热器
  压降非常低（约100 mbar），热效率高，保证实际露点为 3°C。
• 可维护性
  便于检修的组件可访问性。
• 涡旋压缩机（从 DK140 起）
  大型号采用经济耐用的涡旋压缩机。
• 一体式在线滤芯（至 DK170）
  配备 X 元件（聚结滤芯，去除水分至 1 µm）和 Y 元件（聚结滤芯，去除油至 0.01 ppm）。

亮点

• 实际露点 3°C
• 极低压降
• 为热带条件设计
• 采用 R-134a 冷媒和加大冷凝器，可在进气温度最高 60°C、环境温度最高 50°C 下运行
• DIGIPRO 控制器（DK10–DK130）或 ESD 控制器（DK140–DK260）

性能

• 冷媒：R-134a
• 最大工作压力：16 bar
• 最高环境温度：50°C
• 最高进气温度：60°C

型号 — 主要数据（表格）
MODEL | VOLTAGE | AIR FLOW (m3/min) | CONNECTION | INTEGRATED FILTERS | DIMENSIONS (mm L x W x H)
DK 10 | 230/1/50 | 0.35 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 20 | 230/1/50 | 0.58 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 30 | 230/1/50 | 0.83 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 40 | 230/1/50 | 1.45 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 50 | 230/1/50 | 2.17 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 60 | 230/1/50 | 2.83 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 70 | 230/1/50 | 3.30 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 80 | 230/1/50 | 4.72 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 90 | 230/1/50 | 5.90 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874

技术规格

• 露点：3°C（实际露点）
• 铝制换热器：压降非常低（约100 mbar）
• 冷媒：R-134a（适用于整个系列）
• 最大工作压力：16 bar
• 运行范围：进气温度可达 60°C，环境温度可达 50°C（热带条件）
• 控制器：DK10–DK130 使用 DIGIPRO；DK140–DK260 使用 ESD
• 压缩机：DK140 起采用涡旋压缩机以提高效率和耐久性
• 集成过滤（至 DK170）：X 元件聚结滤芯用于水分去除（至 1 µm）；Y 元件聚结滤芯用于油分去除（至 0.01 ppm）
• 设计便于组件维护且占地小
