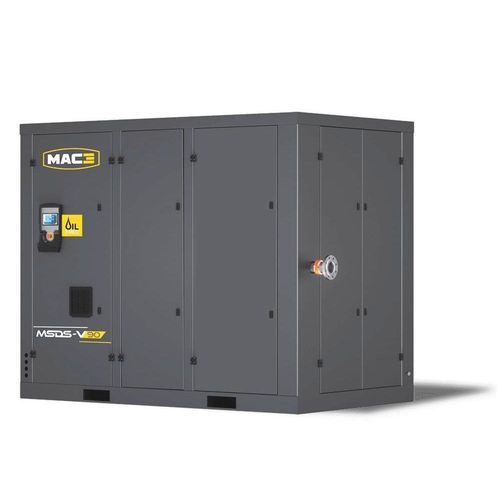

螺杆压缩机 MSDS-V series

空气电动固定式

概述
额定功率范围为55至315 kW；下表列出55–250 kW的型号。MSDS-V系列为工业应用提供100%无油压缩空气，结合两级压缩与直驱设计。

亮点

• 100%无油空气输出
• 两级螺杆压缩系统
• 转子特殊涂层以延长使用寿命
• 长期保持效率
• 可靠性已获验证

性能

• 可在最高45°C环境温度下运行
• 工业级高质量组件
• 功能强大的电子控制器用于过程控制
• 直驱与IE4电机带来高性能
• 维护成本低
• 坚固设计确保延长使用寿命

人体工学

• 快速调试
• 操作简便
• 电子控制器具备预防性维护功能
• 便于进行预防性维护的可访问性

标准配置
电动机 WEG

• IP55，绝缘等级F
• IE4效率

GHH两级空气端

• 可靠性和性能经验证

SMARTRONIC PLUS电子控制器

• 报警与预防性维护；远程控制
• 通过串行连接实现主/从运行
• 每周定时器
• 支持MODBUS协议

直驱

• 弹性联轴器
• 联轴器钟罩保护

高级冷却系统

• 两级冷却系统
• 径向风扇
• 两级均配备水分离器

应用领域

• 食品工业
• 电子
• 大型工业
• 医疗与制药
• 汽车工业
• 发电

规格
型号 | 功率 (kW) | HP | 流量范围 m3/min @7.5 bar | @8.5 bar | @10 bar | 出气口 | 外形尺寸 (LxWxH) mm | 重量 kg
MSDS-V 55 | 55 | 75 | 3.4 - 9.1 | 3.4 - 8.3 | 3.4 - 7.0 | 2" | 2450 x 1600 x 2160 | 2675
MSDS-V 75 | 75 | 100 | 3.4 - 12.1 | 3.4 - 11.3 | 3.4 - 10.6 | 2" | 2450 x 1600 x 2160 | 2935
MSDS-V 90 | 90 | 125 | 3.4 - 14.5 | 3.4 - 13.6 | 3.4 - 13.2 | 2" | 2450 x 1600 x 2160 | 3025
MSDS-V 110 | 110 | 150 | 3.4 - 14.5 | 10.0 - 18.2 | 10.0 - 17.0 | DN 80 | 3085 x 1825 x 2450 | 4100
MSDS-V 132 | 132 | 180 | 10.4 - 22.2 | 10.3 - 21.0 | 10.3 - 19.6 | DN 80 | 3085 x 1825 x 2450 | 4200
MSDS-V 160 | 160 | 220 | 10.0 - 26.9 | 9.8 - 25.5 | 9.8 - 23.5 | DN 80 | 3085 x 1825 x 2450 | 4000
MSDS-V 185 | 185 | 250 | 10.3 - 29.6 | 10.2 - 28.1 | 10.1 - 26.4 | DN 80 | 3085 x 1825 x 2450 | 4600
MSDS-V 200 | 200 | 270 | 18.2 - 35.0 | 18.0 - 31.4 | 17.9 - 28.5 | DN 100 | 3685 x 2140 x 2715 | 6300
MSDS-V 250 | 250 | 340 | 17.3 - 44.5 | 17.2 - 41.2 | 17.0 - 37.7 | DN 100 | 3685 x 2140 x 2715 | 6650

技术特性 / 规格

• 页面标题声明范围：55–315 kW；表中列出型号至250 kW
• 压缩方式：两级无油螺杆
• 转子：特殊涂层以实现长期运行并保持效率
• 电动机：WEG，IP55，绝缘F级，IE4效率
• 控制器：SMARTRONIC PLUS（报警、预防性维护、远程控制、主/从串行连接、每周定时器、MODBUS）
• 传动：直驱，弹性联轴器，钟罩式联轴器保护
• 冷却：两级冷却，径向风扇，两级均配水分离器
• 环境温度：可达45°C
• 出气口尺寸：2"、DN 80 或 DN 100（视型号而定）
• 尺寸与重量：见上表
