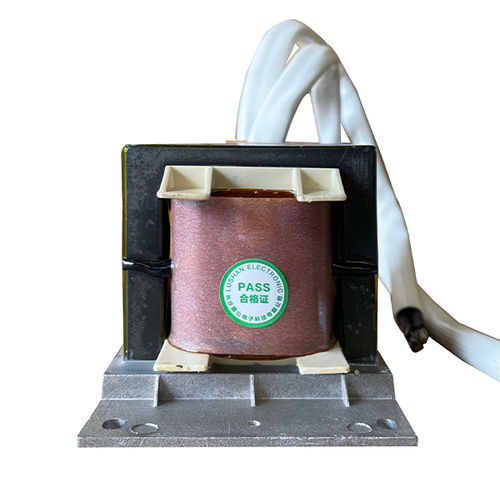

铁氧体电感器 LSDZ02-300uH-14A-20KHz

陶瓷功率因素单相

用于逆变器的 300µH、20kHz 单相高频电抗器 这款 300µH 单相高频电抗器专为现代电力电子设备而设计，工作频率为 20kHz，可在逆变器系统中提供高效的能量存储和滤波功能。它采用高级铁氧体磁芯，并经过优化，占用空间极小，可确保在太阳能逆变器、UPS 和电动汽车充电器等空间有限的高效应用中实现稳定的性能。 主要特性 1.铁氧体磁芯效率 a.低损耗铁氧体材料（如 Mn-Zn）可最大限度地降低磁芯损耗（100mT、20kHz 时 <100 mW/cm³），并保持高磁导率，从而实现精确的电感稳定性（±5%）。 b.紧凑的 EE/ETD 形磁芯设计与传统电抗器相比，体积减少了 40%，非常适合高密度 PCB 布局。 2.高频优化 a.低直流电阻（DCR <0.1Ω）和先进的绕组技术（如利兹线或箔绕组）减轻了 20kHz 时的趋肤/邻近效应。 b.宽工作温度范围（-40°C 至 +125°C），满载温升<40°C，确保在苛刻的热环境下仍能保持可靠性。 3.结构紧凑、坚固耐用 a.超小尺寸（如 50mm × 50mm × 30mm）、重量轻（<200g），可无缝集成到模块化逆变器中。 b.浸漆绕组和环氧树脂涂层具有机械稳定性和防潮性（IP20 等级），适用于工业环境。 c.符合 IEC 62040 和 AEC-Q200 标准，适用于 EMI 敏感型和汽车级应用。 应用：太阳能微型逆变器、电池存储系统、电机驱动器和电信电源。
