CAD软件 3DViz

可视化测量TCP

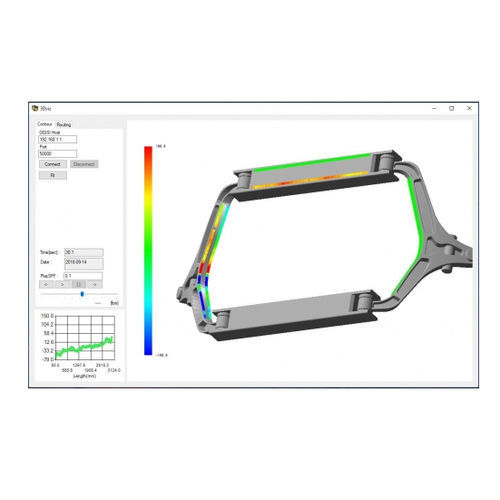

3DViz 软件可对高清传感器数据进行直观的二维和三维可视化。该软件可将 ODiSI 系统的应变或温度数据直接显示在三维 CAD 模型或二维图像上。 3DViz 软件对 ODiSI 系统采集的应变和温度数据进行图形可视化。只需加载测试产品的 .stl 文件或图形文件，将光纤传感器路由映射到模型或图像上，然后直接在图像或 3D 模型上查看彩色编码的温度或应变数据。 通过订阅来自联网 ODiSI 6000 系列系统的传感器数据流，可实时映射和显示 ODiSI 应变和温度数据。 此外，还可以从以前获取的 ODiSI 数据中加载和重放 ODiSI 数据。传感器数据可视化软件可以创建应变和温度随时间变化的视频，以便更深入地了解设计。 主要功能 轻松解释和理解复杂数据 使用等高线、三维或二维制图可视化大型数据集 实时可视化实时测量数据或回放记录数据 技术规格 兼容 3D 模型文件 - .stl 文件 兼容的二维图像文件 - .bmp、.png、.jpg、.jpeg、.tif、.tiff 数据回放 - ODiSI 6000 数据文件 通过 30 天试用评估试用软件
