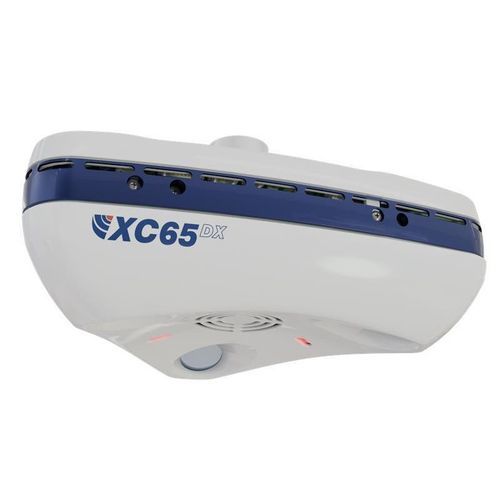

激光扫描头 XC65DX

概述
XC65DX 是一款在单一传感器内集成三条激光条纹的交叉扫描仪。三束激光以120°间隔布置，从三个角度观测工件，使一次扫描即可获得相当于三次线扫描的数据量。长距变型保留了这些优势，同时改善对凹入或遮挡几何体的可达性，最大捕获距离可达170 mm（7.1"）。适用于钣金以及复杂表面的特征检验，XC65DX 常用于汽车车身白车身（BIW）检验、间隙与齐平测量及传动系铸件检验，常安装于水平臂式测坐标机用于生产计量。

主要特性

• 三激光条纹设计（单传感器内三激光，间隔120°）
• 单次扫描实现等同于三次线性扫描的数据密度
• 长距能力，便于获取被遮挡或凹入区域（最大170 mm / 7.1"）
• 适用于槽、孔、沟、腔体表面及复杂大面积几何形状
• 典型应用：BIW 检验、间隙与齐平测量、传动系铸件检验；可集成于水平臂CMM

技术规格

• 扫描器类型：交叉（Cross）
• 点数/秒（交叉扫描模式）：3 x 25,000
• 点数/秒（单线模式）：1 x 75,000
• 扫描速率：75 Hz
• 每线点数：900
• 最大捕获距离（长距）：可达170 mm（7.1"）
• 激光间隔：120°

典型应用

• 钣金槽、孔、沟的检验
• 车身（BIW）间隙与齐平测量
• 传动系铸件检验
• 在夹具/卡具上方及腔体内的扫描（生产CMM）
