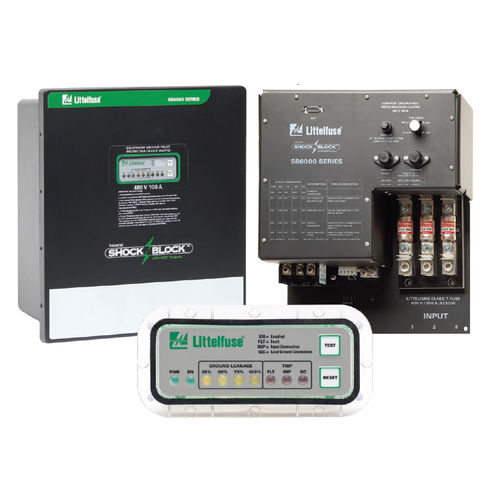

电压断路器 SB6100 series

接地故障用于保护网络可编程

特殊用途接地故障断路器（GFCI），C类和D类 工业Shock Block（ISB）是一款人员保护装置，旨在满足UL 943C针对特殊用途GFCI的要求。 本标准概述了专门为工业设施设计的GFCI类装置。 C类GFCI旨在用于线间电压为480 V或以下且断路电平为20 mA的三相系统，而D类GFCI则旨在用于600 V系统。 工业Shock Block具备自动化自检测功能，且符合UL 1998程序可控元件用软件标准。 接地故障断路器（GFCI），A类 Shock Block为A类GFCI，3相负荷最高为100 A，支持具有潮湿区域的商用厨房、建筑工地和其他非住宅单位达到NEC 210.8(B)要求。 器械接地故障保护设备（EGFPD） 工业Shock Block还可采用可调节保护设置，用作EGFPD。 EGFPD型号可设置为在6mA以及10至100mA之间、调幅为10mA的范围内跳闸。 这可带来更高的灵活性，因为GFCI装置不得拥有可调节断路电平。 额定值和型号 工业Shock Block (GFCI和EGFPD) 可用于208至600 V的三相电压，最大满载电流为100 A，并内置Littelfuse T类保险丝提供的过流保护。 电源系统可以直接接地或高电阻接地，并且负载必须为三相且无零线。 有两种机箱可选: UL认证的开放式机箱型号用于在现有电气机箱中安装的设备，而UL认证的NEMA - 4X封闭式型号则用于独立安装的设备。 接地线（负载接地）监视器 工业Shock Block还可监测工业Shock Block和负载之间的接地线（负载-地线）连接。 这是C类和D类GFCI器件的必备功能，并且是A类GFCI和EGFPD装置的推荐功能。 如果连接断开，工业Shock Block将跳闸并通过更改警报触点的状态来发出警报。 此监测电路在工业Shock Block和负载之间附加了一根电线（控制线，由于监测电流较低，因此仅需一根小电线）。 在负载时，控制线与终端设备相连。 终端设备的另一端与负载接地（通常为外壳）相连。
