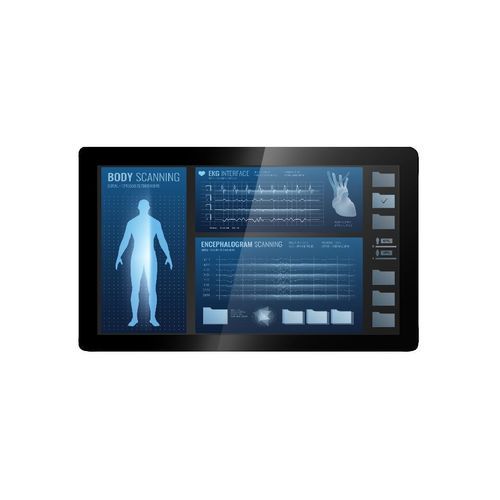

TFT-LCD显示器 IPPD-1563-ADB0

LED背光PCAP电容式触摸屏工业

概述
IPPD-1563-ADB0 是一款 15.6" 工业级 TFT LCD，亮度 500 nits，全高清分辨率（1920×1080）。该产品集成投射式电容触控（PCAP）、Ubipixel LED 背光，并提供多种视频输入接口，包括 HDMI、DisplayPort 及支持 PD100W 的 USB Type-C。适用于自助终端、工厂自动化、交通控制面板、军事系统和专业游戏设备等室内工业应用，具备低功耗与长寿命背光特性。

主要特性

• 投射式电容触控（PCAP）
• 亮度：500 nits（cd/m²）
• 分辨率：1920 x 1080（Full HD）
• 视频输入：HDMI、DisplayPort（DP）、VGA、USB Type-C（含视频）
• USB Type-C 支持 PD 100W
• 背光：Ubipixel LED，MTBF 100,000 小时
• 纵横比 16:9，视角 178°/178°
• 典型功耗：20 W

规格（表）
型号：IPPD-1563-ADB0
描述：15.6", 500 nits, 1920x1080, T2070, LID on LCM, PCAP (T=85%), ADB0, 1 HDMI / 1 DP / 1 VGA / 1 USB Type-C / 1 USB Type-A / 1 Audio, DC (12V/24V) / USB-C PD 100W
尺寸：15.6"
显示区域 (mm)：344.16 (H) x 193.59 (V)
亮度：500 cd/m²
分辨率：1920 x 1080
纵横比：16 : 9
对比度：1000 : 1
像素间距 (mm)：0.17925 (H) x 0.17925 (V)
PPI：141
视角：178° (H), 178° (V)
色彩饱和度 (NTSC)：72%
显示色彩：16.2M
响应时间（典型）：25 ms
面板接口：eDP
视频接口：VGA, HDMI, DP, USB Type-C
触控接口：USB
输入电源：DC12V（支持 USB-C PD 100W 功能）
功耗：20W（典型）
OSD 按键：4 键（电源、菜单、+、-）
OSD 控制：亮度、颜色、对比度、自动调谐、水平/垂直位置等
尺寸（mm）：389.42 x 233.22 x 35.10
净重：2.9 kg
安装：VESA 75x75、100x100
工作温度：-10 °C 至 60 °C
存储温度：-20 °C 至 70 °C

技术规格

• 屏幕尺寸：15.6 英寸 TFT LCD
• 原生分辨率：1920 x 1080（Full HD）
• 亮度：500 nits
• 触控：投射式电容（PCAP），USB 接口
• 视频输入：VGA、HDMI、DisplayPort、USB Type-C（含视频）
• 电源：DC12V 输入（支持 USB-C PD 100W）
• 功耗：典型 20W
• 背光：Ubipixel LED，BL MTBF 100,000 小时
• 视角：178° / 178°
• 色彩：16.2M，NTSC 72%
• 响应时间：25 ms
• 尺寸：389.42 x 233.22 x 35.10 mm
• 重量：2.9 kg
• 安装选项：VESA 75x75、100x100
• 工作温度范围：-10 °C 至 60 °C
