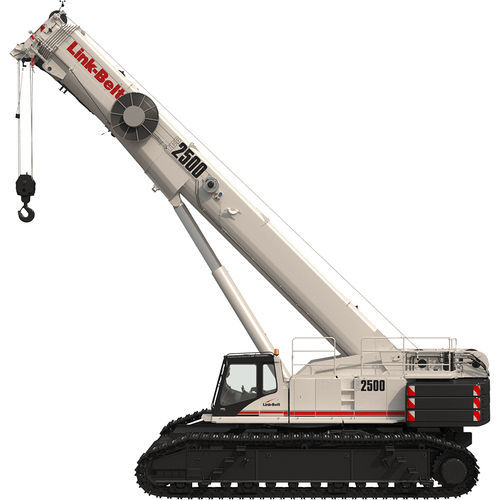

履带式起重机 TCC-2500

吊杆伸缩桁架

基本额定载荷 223 mt @ 2.8 m 主吊臂 七节成型吊臂 长度（最小-最大） 13.3 m – 68 m 伸缩系统 销钉与卡扣式 副臂 3.7 米 – 12.2 米 – 20.4 米 格构式副臂延伸段 1 或 2 个 7.6 米延伸段 最大臂端高度 105.4 米 发动机品牌及型号 康明斯 QSL9 Tier 4 Final 马力 239 千瓦 @ 1,800 转/分 最大牵引力 / 最大绳速 12 965 公斤 / 123.1 米/分钟 标准上部配重 69.8 公斤 标准下部配重 19.9 kg 主运输载荷 48 605 kg 溢载 7 主要特点 43.7 英尺 – 223 英尺（13.3 米 – 68 米）主吊臂，配备动力销和锁扣 可选三节式副臂（12 英尺 – 40 英尺 – 67 英尺），最大臂端高度为 301 英尺 可选两节 25 英尺（7.6 米）格构式副臂延长段 使用延长段时最大臂端高度为 351 英尺（107 米） 八种吊臂模式，最大限度提升起重能力 轻质尼龙吊臂头滑轮组可减轻整机重量并提高起重能力 带快速穿绳滑轮组的快速穿绳吊臂头，便于将钢丝绳轻松穿过吊臂头 锤头式吊臂前端设计，使操作员能够在高吊臂角度下作业 免润滑耐磨衬垫 主吊臂上标配辅助滑轮 整张图表可选“拾取并携带”功能 RCL中可选择1、2、3和4度的横倾图表 八次装载即可完成整机运输 拆除侧框架后，主机运输重量为107,154磅（48 604千克） 七次溢出装载，每次重量均低于44,500磅（20 185千克） 采用液压锁定装置的钩式和销式侧框架 配备四个间距较大的液压千斤顶，便于侧框架的装配/拆卸 1.6 英里/小时（2.6 公里/小时）高速行驶 可折叠走道
