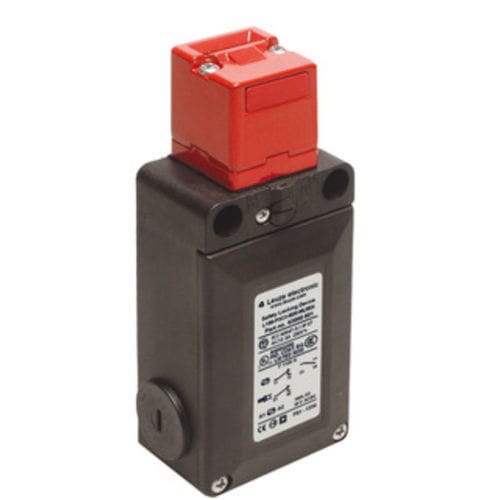

安全防护闭锁装置 L100-P4C3-M20-SLM24

用于开关控制

功能 - 接通功率降低，可调节 机械保护门锁（弹簧力） 符合由 ISO 14119 定义带门锁的锁闭装置 辅助释放 集成到符合由 EN ISO 13849-1 定义的等级 4 以下控制电路中 工作原理 - 静态电流原理 - 禁用电磁铁时锁定操作钥匙 使用寿命 - 20 年, EN ISO 13849-1 B10d - 4,000,000 周期数 DC 13下使用类别 - Ue / Ie: 24 V / 3 A, 125 V / 0.55 A, 250 V / 0.3 A, EN 60947-5-1 AC 15下使用类别 - Ue / Ie：250 V / 6 A，400 V / 4 A，500 V / 1 A, EN 60947-5-1 操动件触点 - 1NC 磁铁触点分配 - 2NC 触点打开方式 - 压配合 磁铁工作电压 - 24 V DC, -10 ... 25 % 磁铁短路保护 - 0.5 A，24 V，gG型, IEC 60269-1 安全电路短路保护 - 500 V，10 A，aM型, IEC 60269-1 额定绝缘电压 - 400 V AC，500 V DC 最大约定热电流 - 10 A 操作钥匙所需的示教输入 - 否 接通时间 - 100 % 接口数量 - 1 个 进线口数量 - 3 个 功能 - 供电电源 触点连接 类型 - 端子 端子类型 - 螺栓端子 引脚数 - 8 个引脚 连接截面 - 1 x 0.34 mm²至2 x 1.5 mm²，电线 结构 - 方形 尺寸（宽 x 高 x 长） - 62.8 mm x 38.2 mm x 135 mm 外壳材料 - 塑料 塑料外壳 - 玻璃纤维加强(PPS)，自熄 电触点材料 - 银合金 净重 - 376 g 外壳颜色 - 红色 黑色 紧固类型 - 通孔安装 进线口类型 - M20 x 1.5 开关类型 - 带门锁锁闭装置, ISO 14119 开关原理 - 蠕变触点 操作钥匙插入方向 - 1 x 顶 4 x 侧(90) 起动速度 - 0.001 ... 0.5 m/s 锁定方式 - 弹簧力 门锁驱动方式 - 弹簧 最大锁定力 - 1,100 N 机械寿命 - 800,000 驱动周期, IEC 60947-5-1 最大激活频率 - 600 每小时, IEC 60947-5-1 外部操作钥匙 - AC-AHxx系列，直型、L 型、有弹性、可调节 拔出力，操作钥匙已解锁 - 30 N 差动行程 - 4.5 mm
