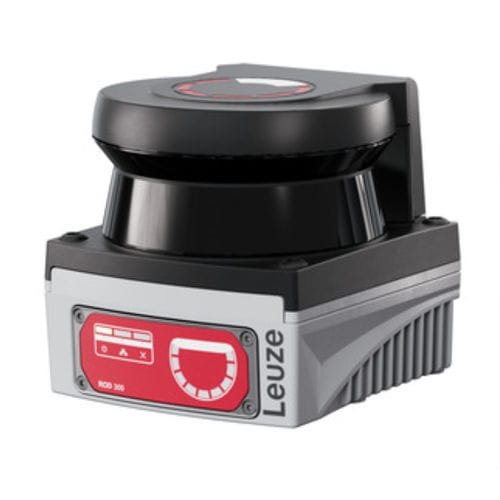

多轴扫描仪 ROD 508

测量激光红外

应用 - 容器检查 导航 轮廓测量 光源 - 激光, 红外线 激光等级 - 1, IEC/EN 60825-1:2014 角度分辨率 - 10 Hz 时 0.025° 20 Hz 时 0.05° 40 Hz 时 0.1° 50 Hz 时 0.2° 80 Hz 时 0.2° 角度范围 - 275 ° 探测范围 - 0.08 ... 25 m, 亮度 > 90% 在 1.8 % 反射下 7 m 在 10 % 反射下 15 m 在 90 % 反射下 25 m 供电电压 UB - 12 ... 24 V, DC, -10 ... 30 % 响应时间 - 12.5 ... 100 ms 接口数量 - 2 个 功能 - 机器接口 类型 - 接头 螺纹规格 - M12 类型 - 插头 材料 - 金属 引脚数 - 12 个引脚 编码 - A-编码 功能 - 数据接口 通过 UDP 传输测量值（信号强度、距离和过程图） 类型 - 接头 螺纹规格 - M12 类型 - 插座 材料 - 金属 引脚数 - 4 个引脚 编码 - D-编码 尺寸（宽 x 高 x 长） - 80 mm x 80 mm x 85 mm 外壳材料 - 塑料 金属 金属外壳 - 压铸锌 镜头盖材料 - 塑料 净重 - 630 g 紧固类型 - 安装底板 通孔安装 通过可选安装设备 注意 - 有关 LED 灯段分配的详细信息参见 www.leuze.com 中的操作说明书 环境温度，工作 - -30 ... 60 °C 环境温度，储藏 - -40 ... 70 °C 相对空气湿度（无冷凝） - 0 ... 95 %
