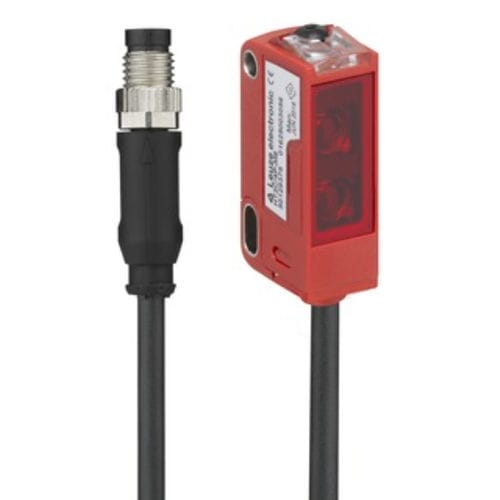

漫反射检测器光电探测器 ODT3C.3/L6-200-M8

可消除背景矩形红光

产品
ODT3C.3/L6-200-M8 - 漫反射式测距传感器（带背景抑制），提供 IO-Link 测量值输出和两路独立开关输出。

基本数据
系列：3C
工作原理：带背景抑制的漫反射式距离传感器

特殊版本
2 路独立开关输出；测量值输出（IO-Link）

光学数据
黑白误差： < ± 3 mm
工作范围（保证）：0.01 ... 0.15 m
调节范围：30 ... 150 mm
光束路径：聚焦
光源：LED，红色（645 nm）
发射信号形态：脉冲
LED 组别：豁免组（符合 EN 62471）
光斑尺寸 [传感器距离处]：10 mm x 10 mm [100 mm]
光斑几何：方形
焦距：固定（焦距 150 mm）

测量数据
测量范围：30 ... 150 mm
分辨率：1.0 mm
精度：-3 ... 3 mm
可重复性（1σ）：1 ... 1.4 mm
测量值输出：通过 IO-Link
光学测距原理：三角测量法

电气数据
保护电路：反极性保护；短路保护

性能数据
供电电压 UB：12 ... 30 V DC
残余纹波：0 ... 15 %（相对于 UB）
空载电流：0 ... 25 mA

输出
数字开关输出数量：2

开关输出
类型：数字开关输出
最大开关电流：100 mA

开关输出 1
开关元件：晶体管，推挽
开关原理：IO-Link / 明切换（PNP）/ 暗切换（NPN）

开关输出 2
开关元件：晶体管，推挽
开关原理：明切换（PNP）/ 暗切换（NPN）

时间特性
开关频率：750 Hz
响应时间：0.66 ms
就绪延迟：300 ms
响应抖动：170 µs

接口 / IO-Link
类型：IO-Link
COM 模式：COM3
配置文件：Smart sensor profile
最小周期时间：COM3 = 0.6 ms
帧类型：2.V
规范：V1.1
设备 ID：2200
SIO 模式支持：是

连接
连接数：1

连接 1
功能：信号输出 / 电源供给
连接类型：带接头的电缆
电缆长度：200 mm
护套材料：PUR
电缆颜色：黑色
导线截面：0.2 mm²
螺纹尺寸：M8
类型：金属公头，4 针

机械数据
尺寸（宽 x 高 x 长）：11.4 mm x 34.2 mm x 18.3 mm
外壳材料：PC-ABS（塑料）
镜片盖材料：PMMA
净重：20 g
外壳颜色：红色
固定方式：穿孔安装；可选安装件
M3 推荐拧紧力矩：0.9 N·m
材料兼容性：ECOLAB

操作与显示
显示类型：LED
LED 数量：2
操作控制：Teach 按钮（功能：明/暗切换；量程调整）

环境数据
工作环境温度：-40 ... 60 °C
存储环境温度：-40 ... 70 °C

认证
防护等级：IP67；IP69K
保护类：III
认证：c UL US
适用标准：IEC 60947-5-2

技术规格

• 型号：ODT3C.3/L6-200-M8
• 系列：3C
• 测量范围：30–150 mm
• 分辨率：1.0 mm
• 精度：±3 mm
• 输出：IO-Link + 2 路数字开关输出（最大 100 mA）
• 供电电压：12–30 V DC
• 连接：M8，4 针，电缆 200 mm（PUR）
• 外壳：PC-ABS，红色；尺寸 11.4 x 34.2 x 18.3 mm；净重 20 g
• 防护：IP67 / IP69K
• 工作温度：-40 … 60 °C
