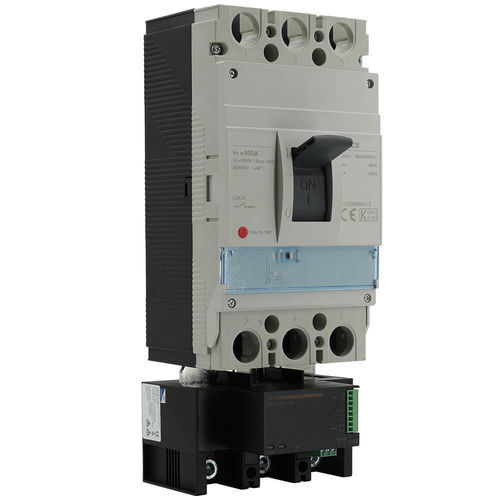

磁性-热断路器 MAD-630A1-DIR

电流电压三相

集成在模塑断路器下的全合一测量解决方案，MAD系列在安装简便性、组件减少和维护风险方面提供了独特的优势： - 测量： 该单元允许对三相或四相电路进行完整分析： - 瞬时测量：单相和复合电压、每相和中性线的电流、有功、无功、视在功率、频率、功率因数 - 能量测量：有功和无功（正和负）、视在、无功四象限 - 质量：电压和电流不平衡、失真率和高达31次的谐波含量 - 精度： 有功能量测量等级0.5 - 电气： 辅助电源80 … 270 VAC - 集成： 该单元直接连接到模塑断路器的3相输出端子。它作为断路器的扩展。 该单元的尺寸允许与主要制造商的断路器完美兼容，额定400A和630A。 - 通信： 通过RS485端口的Modbus RTU - 输入和输出： 测量单元配备2个数字输入和1个可编程继电器输出 - 电路控制和报警： 继电器在达到电流、电压、功率、相位不平衡等的最小或最大阈值时可编程，允许： - 保护电路 - 在故障或不当信号时执行报警功能 - 在过载时执行自动负载切除 - 电路状态反馈： 2个数字输入允许监控辅助电路或设备的状态，并在故障或电路中断时发出警报 - 数据记录： 能量和功率指数以1分钟为步长的可编程频率记录。记录的数据可以通过软件查看，并以.csv格式导出 - 监督： 通过Modbus进行远程监控，使用第三方软件或提供的免费软件。 对于本地监控，机柜门的嵌入式显示器可作为选项提供。提供2种不同格式，通过单个RJ12电缆连接到单元 - 成本降低： - 组件节省：与传统安装相比，集成的MAD测量单元消除了对以下的需求： - 外部电流互感器 - 保护电压抽头的断路器或保险丝座 - 连接电缆 - 节省时间：由于组件较少，安装更快 - 维护减少： “全合一”设计避免了辅助组件、连接电缆和连接点的故障风险 - 合规性：CE、RoHS、REACh - 适用标准：IEC61557-12、GB/T 22264.7、IEC61326-1、IEC61010-1 - 变体和订单代码： 该单元提供2种电流范围，可根据相关断路器的额定值选择： 订单代码 | 最大电流 | 库存产品 MAD-400A1-DIR | 400A | 有库存 MAD-630A1-DIR | 630A | 有库存 - 相关产品： - MAD-D72：72×72 mm显示器 - MAD-D96：96×96 mm显示器 - 用于将显示器连接到测量单元的RJ12电缆 - 可用技术文档： - MAD系列介绍 - 综合目录 - 安装、编程和使用手册 - Modbus通信协议 - 技术特征/规格： - 用于模塑断路器的集成测量单元 - 电流范围：400A或630A - 辅助电源：80–270 VAC - 通信：Modbus RTU（RS485） - 2个数字输入，1个可编程继电器输出 - 有功能量测量等级0.5 - 符合CE、RoHS、REACh - 标准：IEC61557-12、GB/T 22264.7、IEC61326-1、IEC61010-1
