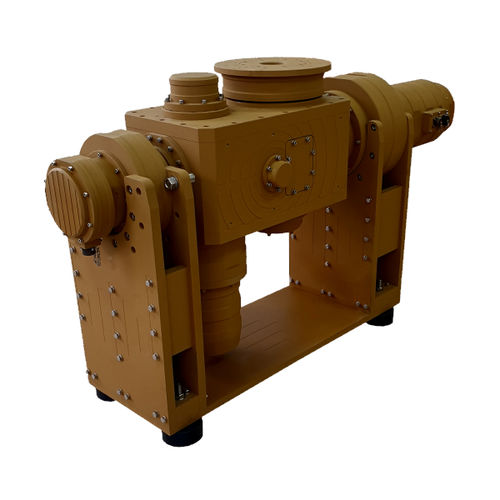

机动定位器 AZL100 series

机电电磁旋转

概述 在方位角和仰角定位器中，我们的 AZL100 系列可以作为一个例子。它主要用作天线定位器，但也适用于其他定位用途，如传感器定位、工厂自动化、研发应用等。这些系列坚固耐用，可在室外条件下连续工作。AZL100 系列除了能抵抗有效载荷产生的静态力外，还能抵抗风作用产生的动态负载。 AZL100 系列主要是双轴、AZ/EL 型方位角和仰角定位器，通常能够旋转较重和较宽的天线。根据型号的不同，该系列可在 6.8 度/秒的速度下提供 828 牛米的扭矩，或在 13.5 度/秒的速度下提供 414 牛米的扭矩，从而实现稳定运行。换句话说，这些定位器可以使质量为 400 千克或 200 千克的非平衡有效载荷（顶部安装，假设质量中心位于方位旋转台的上表面）绕其仰角轴旋转。请注意，我们提供的这些速度数据是在 "加载 "状态下的，目的是让您了解我们的扭矩和速度特性。 我们的 AZL100 系列的定位精度和重复精度在 ±0.02 度范围内。它们还符合...级标准 MIL-STD-810F，如工作和存储温度、湿度、雨水、结冰和冰冻测试。 应用 天线/光电传感器定位 跟踪 科学与研发应用 消声室 天线测量 主要特点 速度为 6.8 度/秒时输出扭矩高达 800Nm 高角度定位精度 宽工作温度范围 符合 MIL-STD-810F 要求 闭环控制 位置控制软件
