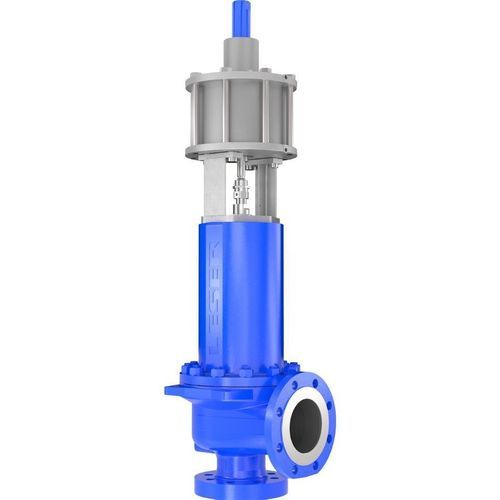

气动装载系统 714

产品描述
电—气辅助加压系统，设计用于在最大允许工作压力（PB）97%范围内运行的安全控制。Type 714 可精确控制安全阀加载，最大限度减少介质泄漏、噪声和磨损，同时在设定压力范围内保持完全密封。适用于需要精确超压保护和提升运行可用性的工业工艺装置。

主要优势

• 允许更接近设定压力运行（最高达 97% PB），提高工艺产能
• 缩短安全阀开启和关闭时间，减少介质损失
• 因阀门动作更快而降低噪声排放
• 在设定压力范围内保持完全密封，即使出现低于设定值的压峰亦能保持密闭
• 避免阀门响应前的微流（simmering），从而降低安全阀磨损

应用与行业

• 化工行业
• 能源与电厂
• 纸浆与造纸行业
• 尿素与化肥生产

适用场景

• 在设定压力的 97% 范围内运行
• 保持至设定压力的完全密封
• 背压大于 50% 的系统

Type 714 技术特性（表）
设定压力（按 CE）：0,1 - 200 barg | 1,5 - 2.900 psig
设定压力（按 ASME）：0,1 - 250 barg | 1,5 - 2.900 psig
温度（按 CE）：-40 - 550 °C | -40 - 1.022 °F
温度（按 ASME）：-40 - 550 °C | -40 - 1.000 °F
流量能力：Orifice D - T
连接 DIN EN 1092：DN 25 - DN 400
连接 ASME B16.5：NPS 1 至 NPS 16
入口法兰等级 DIN EN 1092：PN 10 - PN 400
入口法兰等级 ASME B16.5：Class 150 - Class 2500
阀体材料：0.6025、0.7043、1.0619、1.4408、1.7357 | Gr. 60-40-18、SA 216 WCB、SA 351 CF8M、SA 217 WC6、SA 352 LCB、SA 351 CF3M、SA 995 Gr 4A CD3MN（双相）、SA 494 M35-1（Monel）、SA 494 CX2MW（Hastelloy）
最小流通直径 d₀：14 - 295 mm | 0.55 - 11.61 in
最小流通面积 A₀：154 - 68347 mm² | 0.239 - 105.938 in²
波纹管材料：不锈钢、INCONEL® 625LCF
阀座垫片：软密封、金属、密封板

技术规格

• 设定压力（CE）：0,1 - 200 barg | 1,5 - 2.900 psig
• 设定压力（ASME）：0,1 - 250 barg | 1,5 - 2.900 psig
• 温度（CE）：-40 - 550 °C | -40 - 1.022 °F
• 温度（ASME）：-40 - 550 °C | -40 - 1.000 °F
• 流量能力：Orifice D - T
• 连接（DIN EN 1092）：DN 25 - DN 400
• 连接（ASME B16.5）：NPS 1 至 NPS 16
• 入口法兰等级（DIN EN 1092）：PN 10 - PN 400
• 入口法兰等级（ASME B16.5）：Class 150 - Class 2500
• 阀体材料：0.6025、0.7043、1.0619、1.4408、1.7357; Gr. 60-40-18、SA 216 WCB、SA 351 CF8M、SA 217 WC6、SA 352 LCB、SA 351 CF3M、SA 995 Gr 4A CD3MN（双相）、SA 494 M35-1（Monel）、SA 494 CX2MW（Hastelloy）
• 最小流通直径 d₀：14 - 295 mm | 0.55 - 11.61 in
• 最小流通面积 A₀：154 - 68347 mm² | 0.239 - 105.938 in²
• 波纹管材料：不锈钢、INCONEL® 625LCF
• 阀座垫片：软密封、金属、密封板
