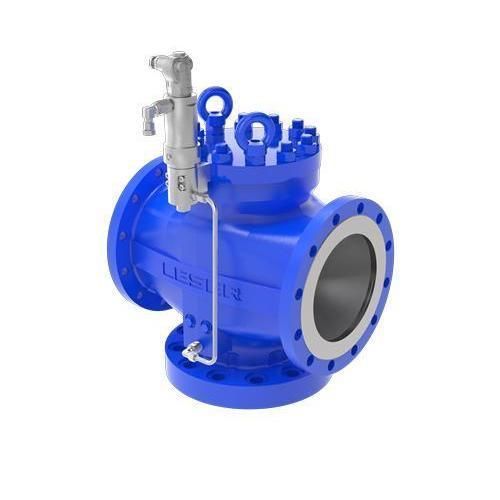

气体安全阀 814化工不锈钢钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 流体种类
- 用于气体
- 应用
- 化工
- 主体材料
- 不锈钢, 钢
- 其他特性
- 法兰, 先导式
- 控制压力
最少: 2.5 bar
(36.3 psi)最多: 102.1 bar
(1,480.8 psi)- 公称通径
最少: 100 mm
(3.937 in)最多: 200 mm
(7.874 in)
产品介绍
产品概述
814 系列先导式安全阀（Pop Action）在超压时迅速打开以释放压力，设计用于补偿较大的反作用力。该阀设有两个对向出口，适用于符合工业标准的气体工况。
主要特性
应用与行业
适用场景
814 系列技术参数
设定压力（CE）：2.5 - 102.1 bar | 36.0 - 1480.0 psig
设定压力（ASME）：2.5 - 102.1 bar | 36.0 - 1480.0 psig
温度范围（CE/ASME）：-162 至 300 °C | -260 至 572 °F
排放能力：Orifice P+ - T+
连接 DIN EN 1092：DN 100 - DN 200
连接 ASME B16.5：NPS 4 至 NPS 8
入口法兰等级 DIN EN 1092：PN 10 - PN 100
入口法兰等级 ASME B16.5：Class 150 - Class 600
阀体材料：1.0619、1.4408 | SA 216 WCB、SA 351 CF8M、SA 352 LCB、SA 351 CF3M
最小流道直径 d₀：95 - 180 mm | 3.74 - 7.087 in
最小流道面积 A₀：7088 - 25446.9 mm² | 10.986 - 39.443 in²
阀座密封：O 型圈、金属、密封盘
特性 / 技术规格
814 系列先导式安全阀（Pop Action）在超压时迅速打开以释放压力，设计用于补偿较大的反作用力。该阀设有两个对向出口，适用于符合工业标准的气体工况。
主要特性
- 先导式安全阀，快开（Pop Action）
- 两个对向排出口以平衡反作用力
- 适用于气体介质；认证示例：ASME UV（美国）
- 阀座密封可选：O 型圈、金属、密封盘
应用与行业
- 石油与天然气
- 石油化工
- 工业技术气体系统
适用场景
- 气体及气体系统的保护
- 在设定压力的最高96%下运行
- 处理较大的反作用力
814 系列技术参数
设定压力（CE）：2.5 - 102.1 bar | 36.0 - 1480.0 psig
设定压力（ASME）：2.5 - 102.1 bar | 36.0 - 1480.0 psig
温度范围（CE/ASME）：-162 至 300 °C | -260 至 572 °F
排放能力：Orifice P+ - T+
连接 DIN EN 1092：DN 100 - DN 200
连接 ASME B16.5：NPS 4 至 NPS 8
入口法兰等级 DIN EN 1092：PN 10 - PN 100
入口法兰等级 ASME B16.5：Class 150 - Class 600
阀体材料：1.0619、1.4408 | SA 216 WCB、SA 351 CF8M、SA 352 LCB、SA 351 CF3M
最小流道直径 d₀：95 - 180 mm | 3.74 - 7.087 in
最小流道面积 A₀：7088 - 25446.9 mm² | 10.986 - 39.443 in²
阀座密封：O 型圈、金属、密封盘
特性 / 技术规格
- 设定压力（CE/ASME）：2.5 - 102.1 bar（36.0 - 1480.0 psig）
- 温度范围：-162 至 300 °C（-260 至 572 °F）
- 连接：DN 100 - DN 200（DIN EN 1092）；NPS 4 - NPS 8（ASME B16.5）
- 法兰等级：PN 10 - PN 100（DIN）；Class 150 - Class 600（ASME）
- 阀体材料：1.0619、1.4408；SA 216 WCB、SA 351 CF8M、SA 352 LCB、SA 351 CF3M
- 最小孔径 d₀：95 - 180 mm
- 最小孔面积 A₀：7088 - 25446.9 mm²
- 阀座密封选项：O 型圈、金属、密封盘
