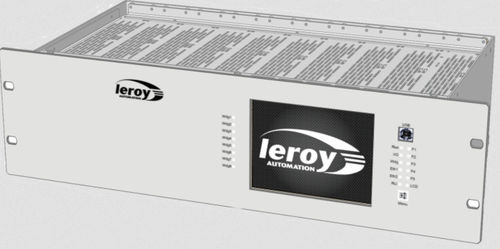

面板安装可编程控制器 ACS16路输入ModBUS RTU以太网
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 形状因素
- 面板安装
- 输入/输出
- 16路输入
- 网络
- ModBUS RTU, 以太网
- 其他特性
- 模块化, 触摸屏, 冗余
产品介绍
ACS系列的设计符合EN61850标准的要求，用于控制和管理变电站的电力供应。
前面板上的触摸屏允许对安装进行符合人体工程学的控制：可视化、订购、列出和确认缺陷，...
输入/输出是在后面板上布线的。它们被设计用来适应任何类型的电源：24Vdc、48Vdc或125Vdc。
IEC61850协议允许整合到变电站的全球控制系统中。
到目前为止，已经安装了超过30000块ACS模块板。
中央单元
-中央处理处理器:
-Marvel Xscale 32位 416Mhz
-I/O协处理器。
-STM32 120Mhz
-存储器:
-RAM：64M
-Flash ROM : 32Mo
-闪存（持久性存储器）：4Ko
输入/输出功能
冗余的多电压输入板
有16个输入的板子
按输入有2条不同的采集链
连接器螺丝：2个输入有1个共用
每个输入的工作电压：通过接线选择。
24Vdc - 20 mA
48Vdc - 15 mA
125Vdc - 6 mA
卡上有自我监测功能。
监测内部张力
监测与CPU的对话
冗余卡在总线上的寻址
控制-命令板
带有4个开关设备接口的板卡。
对于每个接口 :
1个 "关闭开关设备 "的继电器输出
1个继电器输出 "打开开关设备"
最大开关电压：300Vdc
最大开关功率：60W
1个 "开关设备关闭 "输入
1个 "开关设备打开 "的输入
通过接线选择输入电压
---
