壁挂插座 Mosaic

抗冲击加固型IP40

产品描述

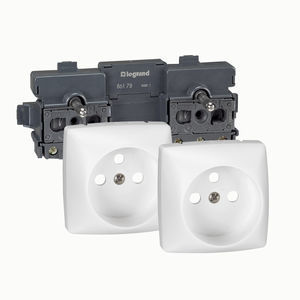

Mosaic Soluclip 插座专为直插式布线槽设计，兼顾美观集成与便捷维护。可收回式表面基座，具有防误插功能，16A 230V，并集成 Soluclip 配件以便安装于直插式布线槽。采用带杆自动端子连接，实现快速免工具接线。

产品特性

• Mosaic Soluclip 2P+T 表面型防误插插座 16A 230V，集成 Soluclip 配件
• 专为直插式布线槽安装设计
• 双侧接线，支持直接卡接安装
• 4 模块（模块化结构）
• 带杆自动端子，支持快速免工具连接
• 抗冲击性（产品说明）：加强

优势

• Surface 技术：可收回基座兼具平齐设计、安全性（插座凹槽底部不可触及）与清洁性（避免灰尘堆积）
• Mosaic Link 组件便于重构安装，降低维护成本
• 配合连接配件可直观组装插座，便于系统升级
• 可与 Legrand 安装支架配合，确保与支撑面平齐的美观效果

安装要点

• Mosaic Link 技术带来灵活性：可添加带连接配件的 Mosaic Link 插座（相关产品参考见网站）

使用要点

• 集成 Soluclip 配件提供防滑和防拔出保护
• 增强防止细小工具插入的保护

建议 / 使用限制

• 仅限室内使用

系列信息
Mosaic 系列为 45 x 45 mm 格式的住宅与商用面板，模块化设计自 1 模块起，可适配多种支撑（墙体、立柱、地盒、布线槽）。提供多种表面处理，并集成创新功能（Mosaic Easy-Led、Mosaic Link）以简化安装并提供可扩展功能。

技术参数 / 规格

• 插座数量：2
• 模块数量（模块化结构）：4
• 额定电流：16A
• 额定电压：230V
• 频率：50-60Hz
• 连接类型：自动端子（带杆）
• 带儿童保护装置：是
• 安装方式：布线槽（直插式）
• 固定方式：卡接固定
• 材料：塑料（热塑性塑料）
• 无卤：是
• 表面处理：亮光
• 颜色：红色（相当于 RAL 3020）
• 器件宽度：139.5 mm
• 器件高度：47 mm
• 器件深度：43 mm
• 嵌入深度：31 mm
• 防护等级 IP：IP40
• 抗冲击等级（IK）：IK04（产品说明中也提及抗冲击性增强）
• 兼容电缆截面：2.5 mm²
• 使用/安装温度：-5 至 35°C
• 存储温度：-10 至 70°C
• 是否为联网设备：否
• EAN / Gencode：3414971576148
