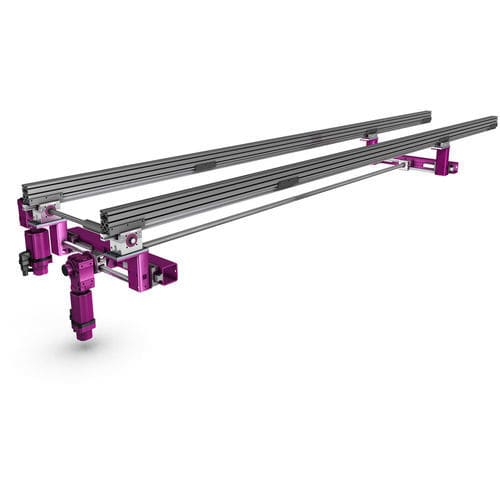

多轴定位系统 Shuttle

3轴双轴线性

悬挂式1臂梭子，2轴驱动 悬挂式单梁梭子。机架和lifgo®线性悬挂在水平驱动的梁下。上部结构和两个用于Z行程的Lifgo®被连接在此。夹具、吸盘或其他装置现在可以安装在悬挂的标准铝型材上。 1臂穿梭机，悬挂式，2轴驱动，有5个抓取站 水平升降机被安装在一个悬挂的位置。与前面的例子相比，垂直升降机的设计是，在水平方向上，每个垂直排列的齿轮箱旁边都安装了第二个lifgo®齿轮箱。每个齿轮箱都通过型材轴进行连接和同步。在水平方向上，对齿条施加一个拉伸力，使小齿轮旋转。这个力被转移到垂直方向的Lifgo®上，旋转被重新定向为线性运动（这里是垂直方向）。 具有抓取功能的2轴传送 站立式2轴转移零件输送机。一个水平提升轴，一个抓取或关闭轴，从两边到中心同步进行。可作为步进式输送机使用。也可作为3轴转移，具有水平和垂直行程，同步关闭轴。 双臂穿梭机，站立式，从外部驱动双轴 设计为2轴传输穿梭机，驱动装置安装在外部。该系统也可设计为3轴转移抓取穿梭机。
