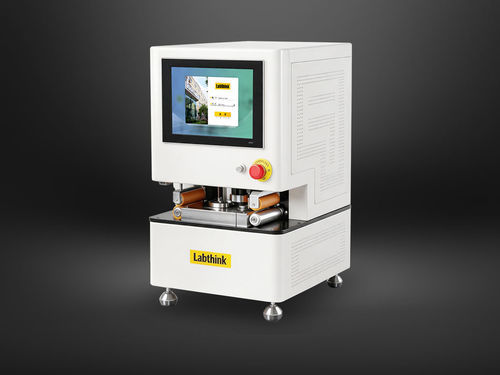

厚度组合测试仪 C910H

穿孔强度空气渗透性锂离子电池隔膜

概述 C910H 集成式透气、穿刺强度与厚度检测系统，透气性能采用体积法测量，穿刺与厚度采用机械式测量原理，专用于电池隔膜及相关聚合物薄膜的透气性、耐穿刺性与厚度检测。

产品特点
全自动高精度气体体积测定法

• 全自动测量通过样品的气体体积，取代传统手动滑筒法。
• 采用全自动压控技术，压力量值精度优于0.01 kPa。
• 试验压力可通过软件自由灵活设置。

接触式厚度测量法

• 配置硬质合金球形测量头，耐磨性强。
• 滑动耐久性超过1亿次。
• 传感器采用光电透射式线性光栅尺，读数精确。

机械式穿刺强度测量法

• 力值精度优于0.5级，重复性好。
• 伺服驱动系统配精密滚珠丝杠，无级调速且速度控制精确。
• 气动夹紧样品，夹紧力一致，节省操作时间。

联合测量与自动进样

• 透气、穿刺、厚度一体化检测，节省人工并提升效率。
• 扫描功能可自动识别并记录样品信息。
• 双定位设计有效降低进样偏移。

智能控制与可靠性能

• 12.1″嵌入式触控平板电脑，运行Windows操作系统。
• 传感器、伺服电机及气动组件均选用国际知名品牌，性能稳定，寿命长。
• 自动监测环境温湿度并实时记录测试条件。
• 透气测试支持多种显示单位（如 s/100 mL、μm/(Pa·s)）。
• 软件支持多级权限管理及可选审计追踪功能。

测试原理 在温湿度及常压受控环境下进行透气性能测试。仪器施加1.21 kPa 压力，记录 100 mL 空气通过面积为 6.45 cm2 的隔膜样品所需时间。

参照标准 ISO 5636；TAPPI T460；GB/T 36363-2018；GB/T 458-2008；GB/T 23227；GB/T 12655。

测试应用（基础应用）

• 透气性 适用于电池隔膜、透气膜及各类相关高分子材料的透气性测试。
• 厚度 适用于电池隔膜、透气膜及各类相关高分子材料的厚度测量。
• 穿刺强度 适用于电池隔膜、透气膜及各类相关高分子材料的穿刺强度测试。

技术参数（主要数值）
型号：C910H
透气测量范围（s/100 mL）：30–1500
透气测量范围（μm/(Pa·s)）：0.1–4
体积分辨率：0.001 mL
体积精度：1%（mL）
压力范围：0–2 kPa
压力精度：0.01 kPa
厚度测量范围：0–2 mm
厚度分辨率：0.1 μm
厚度重复性：0.5 μm
穿刺力测量范围：0.1–50 N
穿刺分辨率：0.001 N
穿刺力精度：±0.5%（示值）
试验速度：0–500 mm/min（整数设置）
速度精度：±0.5%（示值）
测量行程：0–600 mm
样品进给速度：0–50 mm/s
测量面积：1 in²（6.4 cm²）
样品尺寸：4″ x 40″（10 cm × 100 cm）
样品最大厚度：≤ 80 mil（2 mm）
测头直径：Φ3 mm（球形）
测头加压：< 0.8 N
穿刺夹具内径：Φ50 mm
穿刺针直径：Φ1 mm
气源：干燥空气（用户提供）；气源压力要求：0.5–0.7 MPa（72.5–101.5 PSI）
接口尺寸：Φ6 mm 聚氨酯管
外形尺寸（H×W×D）：76 × 45 × 55 cm
电源：可选 120 VAC ±10% 60 Hz 或 220 VAC ±10% 50 Hz
净重：85 kg
标准配置：主机、嵌入式平板电脑、专业软件、Φ6 mm 聚氨酯管
可选项：空压机；CFR 21 Part 11；GMP 计算机系统要求；DataShield（选配）。

特性 / 技术规格

• 型号：C910H
• 测量方法：透气体积法、机械穿刺法、接触式厚度测量
• 透气范围：s/100 mL 30–1500；μm/(Pa·s) 0.1–4
• 体积分辨率/精度：0.001 mL / 1%
• 压力范围/精度：0–2 kPa / 0.01 kPa
• 厚度范围/分辨率/重复性：0–2 mm / 0.1 μm / 0.5 μm
• 穿刺范围/分辨率/精度：0.1–50 N / 0.001 N / ±0.5% 示值
