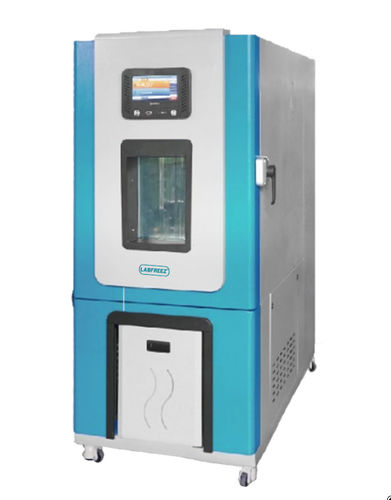

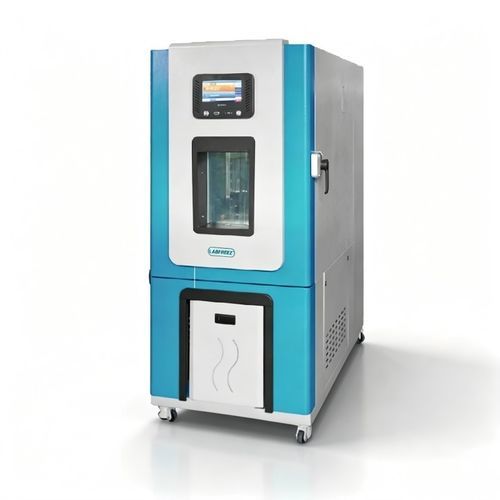

恒温试验箱 LFZ-CTHP series气候湿度温度
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 气候, 恒温
- 受控参数
- 温度, 湿度
- 测试类型
- 快速温度循环, 温度稳定性, 用于环境模拟
- 应用产品
- 用于温度传感器
- 应用领域
- 质量控制, 用于国际标准, 用于航空工业, 实验室
- 配置
- 落地, 带滑轮
- 保护程度
- 防爆燃
- 箱体材料
- 不锈钢
- 选项和配件
- 带窗户, 可调节气温, 可周期性控制温度和湿度, 恒湿恒温控制, 触摸屏控制
- 容量
100 l
(26.42 gal)- 温度
最多: 150 °C
(302 °F)最少: -70 °C
(-94 °F)- 功率
最多: 23,000 W
最少: 5,500 W
- 内部宽度
最多: 1,000 mm
(39.37 in)最少: 400 mm
(15.75 in)- 内部长度
最多: 1,000 mm
(39.37 in)最少: 500 mm
(19.69 in)- 内部深度
最多: 1,000 mm
(39.37 in)最少: 500 mm
(19.69 in)- 外部宽度
最多: 1,200 mm
(47.2 in)最少: 600 mm
(23.6 in)- 外部高度
最多: 1,380 mm
(54.33 in)最少: 1,080 mm
(42.52 in)- 外部深度
最多: 1,900 mm
(74.8 in)最少: 1,380 mm
(54.33 in)
产品介绍
产品说明
LFZ-CTHP 系列可编程恒温恒湿试验箱，用于模拟电子仪器、新材料、电气元件、车辆、金属、航空航天材料等在运输、储存和使用过程中可能遇到的高温、低温、湿热环境，支持连续或循环试验以检验材料、部件或设备对温度和湿度的耐受性及潜在损伤或寿命变化。
可靠性试验控制器与软件
特点 — A. 箱体结构
特点 — B. 制冷系统
特点 — C. 加热与加湿系统
特点 — D. 控制系统
特点 — E. 保护系统
试验标准
主要技术参数
型号示例 | LFZ-CTHP100K20 / LFZ-CTHP150K20 / LFZ-CTHP225K20 / LFZ-CTHP408K20 / LFZ-CTHP800K20 / LFZ-CTHP1000K20 | LFZ-CTHP100K40 / LFZ-CTHP150K40 / LFZ-CTHP225K40 / LFZ-CTHP408K40 / LFZ-CTHP800K40 / LFZ-CTHP1000K40 | LFZ-CTHP100K70 / LFZ-CTHP150K70 / LFZ-CTHP225K70 / LFZ-CTHP408K70 / LFZ-CTHP800K70 / LFZ-CTHP1000K70
温度范围 | −20℃ ~ +150℃ | −40℃ ~ +150℃ | −70℃ ~ +150℃
功率 (kW) 按型号示例 | 5.5 / 5.5 / 10.5 / 14.2 / 23.0 / 23.0
标称内腔容积 | 100 L / 150 L / 225 L / 408 L / 800 L / 1000 L
内腔尺寸 (W×H×D) 示例 | 40×50×50 cm / 50×50×60 cm / 50×60×75 cm / 60×80×85 cm / 100×80×100 cm / 100×100×100 cm
外形尺寸 (W×H×D) 示例 | 60×108×138 cm / 70×108×148 cm / 70×118×163 cm / 80×138×173 cm / 120×118×190 cm / 120×138×190 cm
电源举例 | 220 V / 380 V
控制与性能（通用规格）
控制精度 / 分辨率：温度分辨率 0.01 ℃，湿度分辨率 0.1% RH
典型性能（示例）：温度偏差 ±0.5 ℃，湿度偏差 ±2% RH；温度均匀性 ≤ 2 ℃，湿度均匀性 ±3% RH；温度波动 ±0.5 ℃，湿度波动 ±2% RH
加热/冷却速率（示例）：加热 −70℃ → +150℃ 平均 ≥ 3 ℃/min；冷却 +150℃ → −70℃ 平均 ≥ 1 ℃/min（取决于型号与配置）
系统组件（摘要）
压缩机：进口示例（如 Tecumseh）；冷媒：R404A / R23；鼓风机：离心强制循环风扇；蒸发器：翅片管换热器；冷凝：风冷；过滤干燥器：去除冷媒中的水分、酸和固体杂质；加湿器：不锈钢；加热：镍铬电加热元件；给水：前置水箱带自动补水；控制器：台湾伟盛（可编程）7寸彩屏；通讯与数据：RS232/RS485，2GB SD卡记录，PC监控与打印
主要备件清单（选项）
产品包装清单（选项）
1 | 产品合格证 | 数量 1
2 | 使用说明书 | 数量 1
3 | 保修卡 | 数量 1
4 | 设备证明 | 数量 1
5 | 电气原理图 | 数量 1
6 | 出厂检验报告 | 数量 1
7 | 监控软件（CD/USB） | 数量 1（如提供）
8 | 装箱单 | 数量 1
9 | 试样托盘 | 数量 2
10 | 托盘支撑轨/挂钩 | 数量 8
技术规格
LFZ-CTHP 系列可编程恒温恒湿试验箱，用于模拟电子仪器、新材料、电气元件、车辆、金属、航空航天材料等在运输、储存和使用过程中可能遇到的高温、低温、湿热环境，支持连续或循环试验以检验材料、部件或设备对温度和湿度的耐受性及潜在损伤或寿命变化。
可靠性试验控制器与软件
- 7英寸高分辨率彩色显示，32位高性能处理器
- 24位高性能A/D，支持热电偶和RTD输入，最高支持4路温度输入；自适应模糊全区控制
- 用户/厂家两级权限设置
- 通用可编程I/O：8路DI输入、10路继电器输出，便于系统集成
特点 — A. 箱体结构
- 内箱材质：SUS304不锈钢板（1.2 mm），耐酸、耐腐蚀，易清洁
- 外箱材质：喷漆冷轧钢板（1.2 mm）
- 门把手：防爆型，操作简便，密封采用耐高低温老化的精制硅橡胶
- 保温：超细玻璃纤维填充；内外箱连接采用非金属耐高低温材料以降低热传导；加湿采用隔离式加湿
- 移动/定位：底部配带锁定PU万向脚轮
- 样品架：SUS304不锈钢冲孔网型，间距可调；标配两层样品架
- 测试孔：Φ50 mm，配热阻配件和专用密封软塞
- 观察窗：双层真空钢化玻璃，内侧导电膜加热防雾/防霜，测试过程中便于观察
特点 — B. 制冷系统
- 制冷机组采用进口压缩机（示例：德国品牌 / 法国 Tecumseh 等），配环保冷媒（例如 R404A / R23）；二元低温回路设计适用于极低温区
- 温湿度控制：PID + SSR 协同控制，自动计算并即时校正变化，实现精确稳定控制
- 高精度温湿度控制器；显示分辨率至0.1 ℃
特点 — C. 加热与加湿系统
- 加热：镍铬合金高速电加热元件；独立高温加热系统
- 加湿：不锈钢管内置镍铬加热线与高温MgO粉，响应快、寿命长
- 加热与加湿系统完全独立；加湿配自动补水装置
特点 — D. 控制系统
- 可编程LCD温度控制器与智能数字PID微机控制
- 触控设置、直读显示；湿度以%RH显示；PT100铂电阻温度传感器
- 温度控制采用热平衡调节法；支持多组多段程序测试，定值与程序模式，任意时间设定
- 主要电器元件（断路器、交流接触器）采用CHINT；其他电气配件选用知名品牌
- 数据处理：打印或RS232/RS485通讯；USB/U盘数据导出；支持PC显示并打印温湿度-时间曲线
特点 — E. 保护系统
- 整机过热保护
- 风机过热保护
- 缺相/相序保护
- 制冷系统过载及过压保护
- 定时、漏电检测、运行指示及故障报警后自动停机
试验标准
- GB2423.1-2008 / IEC60068-2-1-2007
- GB/T 2423.2-2008
- GJB150.3A-2009
- GJB150.4A-2009
- GB2423.22-2008
- GBT 2424.5-2006
- GB/T 10589-2008
- GB/T 2423.3-2008 (IEC68-2-3)
主要技术参数
型号示例 | LFZ-CTHP100K20 / LFZ-CTHP150K20 / LFZ-CTHP225K20 / LFZ-CTHP408K20 / LFZ-CTHP800K20 / LFZ-CTHP1000K20 | LFZ-CTHP100K40 / LFZ-CTHP150K40 / LFZ-CTHP225K40 / LFZ-CTHP408K40 / LFZ-CTHP800K40 / LFZ-CTHP1000K40 | LFZ-CTHP100K70 / LFZ-CTHP150K70 / LFZ-CTHP225K70 / LFZ-CTHP408K70 / LFZ-CTHP800K70 / LFZ-CTHP1000K70
温度范围 | −20℃ ~ +150℃ | −40℃ ~ +150℃ | −70℃ ~ +150℃
功率 (kW) 按型号示例 | 5.5 / 5.5 / 10.5 / 14.2 / 23.0 / 23.0
标称内腔容积 | 100 L / 150 L / 225 L / 408 L / 800 L / 1000 L
内腔尺寸 (W×H×D) 示例 | 40×50×50 cm / 50×50×60 cm / 50×60×75 cm / 60×80×85 cm / 100×80×100 cm / 100×100×100 cm
外形尺寸 (W×H×D) 示例 | 60×108×138 cm / 70×108×148 cm / 70×118×163 cm / 80×138×173 cm / 120×118×190 cm / 120×138×190 cm
电源举例 | 220 V / 380 V
控制与性能（通用规格）
控制精度 / 分辨率：温度分辨率 0.01 ℃，湿度分辨率 0.1% RH
典型性能（示例）：温度偏差 ±0.5 ℃，湿度偏差 ±2% RH；温度均匀性 ≤ 2 ℃，湿度均匀性 ±3% RH；温度波动 ±0.5 ℃，湿度波动 ±2% RH
加热/冷却速率（示例）：加热 −70℃ → +150℃ 平均 ≥ 3 ℃/min；冷却 +150℃ → −70℃ 平均 ≥ 1 ℃/min（取决于型号与配置）
系统组件（摘要）
压缩机：进口示例（如 Tecumseh）；冷媒：R404A / R23；鼓风机：离心强制循环风扇；蒸发器：翅片管换热器；冷凝：风冷；过滤干燥器：去除冷媒中的水分、酸和固体杂质；加湿器：不锈钢；加热：镍铬电加热元件；给水：前置水箱带自动补水；控制器：台湾伟盛（可编程）7寸彩屏；通讯与数据：RS232/RS485，2GB SD卡记录，PC监控与打印
主要备件清单（选项）
- 温度控制器：Weishi（台湾）
- 制冷压缩机：Tecumseh（法国）或等同
- 制冷电磁阀：日本品牌
- 油分离器：Emerson（美国）
- 制冷部件：Danfoss 等参考
- 固态继电器：国产示例
- 断路器：CHINT
- 中间继电器：Omron（日本）
- 温湿度传感器：Songyang（台湾）
- 加热/加湿管件与观察窗玻璃供应商
- 交流接触器、过热保护器：CHINT
- 锁定脚轮、自动补水泵、循环风扇、冷却风扇
产品包装清单（选项）
1 | 产品合格证 | 数量 1
2 | 使用说明书 | 数量 1
3 | 保修卡 | 数量 1
4 | 设备证明 | 数量 1
5 | 电气原理图 | 数量 1
6 | 出厂检验报告 | 数量 1
7 | 监控软件（CD/USB） | 数量 1（如提供）
8 | 装箱单 | 数量 1
9 | 试样托盘 | 数量 2
10 | 托盘支撑轨/挂钩 | 数量 8
技术规格
- 可选温度范围：−20 ℃ 至 +150 ℃；−40 ℃ 至 +150 ℃；−70 ℃ 至 +150 ℃（视型号而定）
- 标称内腔容积：100 L、150 L、225 L、408 L、800 L、1000 L
- 内腔材料：SUS304 不锈钢；外壳：喷漆冷轧钢板
- 控制：可编程 LCD、PID + FUZZY、多段编程、RS232/RS485、USB/SD 记录
- 湿度控制：不锈钢加湿器，内置加热线且带自动补水
- 制冷：进口压缩机、环保冷媒、风冷冷凝器
- 保护：过热、缺相/逆相、制冷过载、漏水检测等
- 观察：带加热的双层真空强化玻璃
- 移动性：锁定PU脚轮
- 分辨率与精度：温度 0.01 ℃；湿度 0.1% RH；典型偏差 ±0.5 ℃ / ±2% RH
- 数据与连接：SD卡记录、RS232/485、PC 曲线显示与打印
