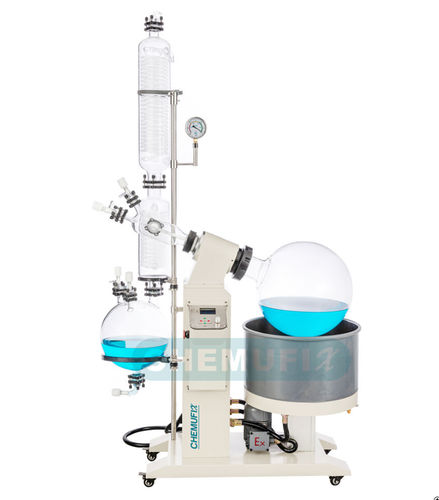

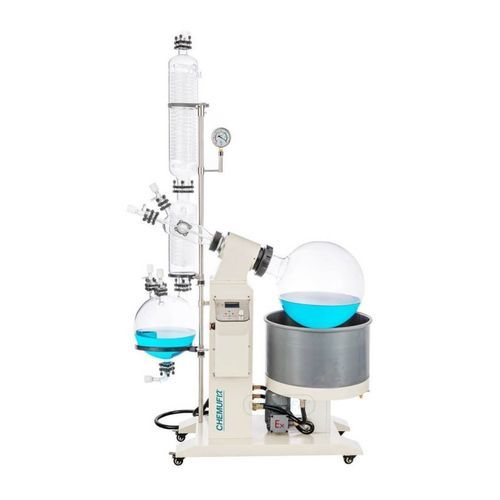

真空蒸发器 RE-LA Ex series

旋转实验室液体

概述
Labfreez™ 大容量真空旋转蒸发器 RE-LA Ex 系列，配备大口径旋转瓶、SUS304 水浴和旋转边缘加热，提高溶液蒸发及扩散效率。适用于生物、制药、化工、食品等行业的小规模研发与生产。可配置回收水多用途真空泵、隔膜泵、低温循环泵、循环冷却机、恒温循环器等配套设备。

主要特点

• 特氟龙（PTFE）与氟橡胶双旋转密封（专利技术），确保高真空密封。
• 引入先进的变频控制系统与精确可靠的温度控制系统。
• 真空切换阀可在不破坏系统真空的情况下连续回收溶液。
• 水浴支撑升降：电动或手动升降，操作方便。
• PTFE 排液阀，耐腐蚀且无污染。

防爆电机

• 可根据混合物粘度选择电机功率。
• 防爆等级：dIIBT4。
• 可选电机功率：90W、180W、370W。
• 设计实现无火花运行。

防爆控制部分

• 采用优质焊接钢结构，表面高压静电喷涂处理。
• 母线与出线口采用加强安全结构。
• 定制开发控制设计，具备过压、欠压、过流保护，以及过载与过热保护。
• 防爆等级：dIIBT4。
• 转速数字显示，温度数字显示并支持在线检测。
• 具备转速保持（承诺速度）功能，温度 PID 控制，标准范围室温至 99°C。
• 可选高温水浴，最高至 180°C。
• 防爆软连接管：耐火、耐腐蚀、耐水、抗老化。

防爆电加热管

• 管状加热器将电能转化为水浴热源，采用冷焊不锈钢结构。
• 高压静电喷涂处理，母线及出线处加强安全结构。
• 防爆等级：dIIBT4；耐腐蚀、耐水、耐油、抗老化。
• 电压选项：220V、380V；功率选项：3 kW、4.5 kW、6 kW、8 kW。
• SUS304 不锈钢材料，导热性好、绝缘性好、漏电流低、寿命长。

防爆标准

• 防爆标志 dIIBT4：适用于 IIB 类场所及点燃温度组别为 T4 的气体。
• 隔爆（GB3836.2）可隔离点火源。
• 防爆电气设备按 MESG 或 MICR 细分为 IIA、IIB、IIC。
• 气体点燃温度组别 T1–T6；T4 对应点燃温度 135°C ≤ T ≤ 200°C。

大容量真空旋转蒸发器 — 规格（表格）
Model | RE-LA-5Ex | RE-LA-10Ex | RE-LA-20Ex | RE-LA-50Ex
旋转瓶容量 | 5L | 10L | 20L | 50L
法兰直径 | Φ50mm | Φ95mm | Φ125mm | Φ125mm
收集瓶容量 | 3L | 5L | 10L | 20L
旋转控制 | 变频无级（全部型号）
旋转速度 | 10 ~ 140 r/min | 10 ~ 130 r/min | 10 ~ 130 r/min | 10 ~ 110 r/min
回转电机功率 (W) | 40W | 90W | 180W | 370W
防爆等级 | ExdIIBT4 | ExdIIBT4 | ExdIIBT4 | ExdIIBT4
冷凝管 | 垂直双蛇管 | 垂直 主+辅 冷却 高效三循环（大型号） | 垂直 主+辅 | 垂直 主+辅
水浴 | 所有型号均为 SS304 不锈钢水浴并带涂层
温度范围 | LCD 数字显示，室温 ~ 99°C ±1°C（标准）；可选扩展至 180°C
真空度 | 399.9 Pa（低于 3 mmHg）
真空密封 | 特氟龙（PTFE）+ 氟橡胶 双密封
蒸发能力 | RE-LA-5Ex：水 ≥ 2 L/h；酒精 ≥ 5.4 L/h | RE-LA-10Ex：水 ≥ 3.2 L/h；酒精 ≥ 8.6 L/h | RE-LA-20Ex：水 ≥ 5 L/h；酒精 ≥ 14.3 L/h | RE-LA-50Ex：水 ≥ 9 L/h；酒精 ≥ 19 L/h
升降方式 | 手动（全部型号）
升降行程 | RE-LA-5Ex：0 ~ 150 mm | RE-LA-10Ex：0 ~ 160 mm | RE-LA-20Ex：0 ~ 190 mm | RE-LA-50Ex：0 ~ 180 mm
电源 | RE-LA-5Ex & RE-LA-10Ex：220–240V/50Hz/60Hz | RE-LA-20Ex & RE-LA-50Ex：380V/50Hz/60Hz
总功率 | RE-LA-5Ex：3.1 KW | RE-LA-10Ex：3.8 KW | RE-LA-20Ex：6.3 KW | RE-LA-50Ex：8.3 KW
主机尺寸 (mm) | RE-LA-5Ex：835L × 400W × 1090H | RE-LA-10Ex：920L × 550W × 1700H | RE-LA-20Ex：1250L × 600W × 2100H | RE-LA-50Ex：1320L × 770W × 2140H
控制箱尺寸 (mm) | 500 × 455 × 985（常规）/ RE-LA-50Ex 控制箱列为 500W × 455D × 985H
重量 | RE-LA-5Ex：118 kg | RE-LA-10Ex：143 kg | RE-LA-20Ex：173 kg | RE-LA-50Ex：200 kg

包含图片（用于产品页示意）
产品相关图片及工厂/包装/备件示意图在产品页面提供以供参考（产品画廊、典型应用、备件、包装、工厂视图）。

技术参数

• 型号系列：RE-LA Ex Series（RE-LA-5Ex、RE-LA-10Ex、RE-LA-20Ex、RE-LA-50Ex）。
• 用途：生物、制药、化工、食品等领域的小规模研发与生产。
• 防爆等级：电机及控制部分为 ExdIIBT4。
• 真空密封系统：特氟龙（PTFE）+ 氟橡胶 双重密封。
• 转速控制：变频，无级调速，数字显示。
• 显示：转速数字显示与温度数字显示；温度 PID 控制。
• 标准温度范围：室温至 99°C ±1°C；水浴可选扩展至 180°C。
• 蒸发能力（按型号）：最高可达水 9 L/h / 酒精 19 L/h（50 L 型号）。
• 供电与加热功率选项：根据型号为 220–240V 或 380V；加热功率可达 8 kW。
• 材质：SUS304 水浴；耐腐蚀加热元件与组件。
• 升降方式：手动（系统配置可选电动升降）。
