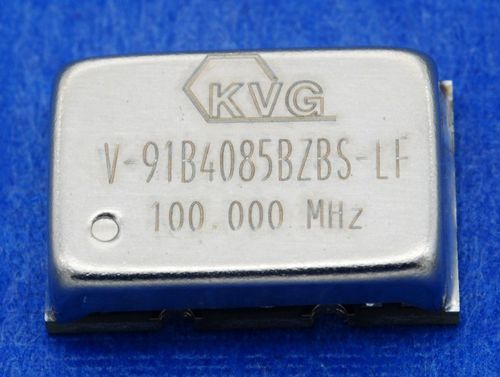

VCXO振荡器 V-9 series

电子SMD高频率

V-91A000 / V-91B000 系列是高频 VCXO，具有类似于 OCXO 的相位噪声性能。V-91A000 系列在 3.3V 电源电压下提供 LVHMCOS 输出信号，而 V-91B000 系列在 5V 电源电压下提供 +10dBm 输出功率的真正正弦波输出。 整体稳定性包括初始容差、频率稳定性与温度范围、电源电压变化、负载变化和 10 年老化的关系，频率在 125 MHz 以下时小于 ±25 ppm，频率在 125 MHz 以上时小于 ±30 ppm。频率控制范围分别大于 ±30 ppm 和 ±35 ppm。因此，绝对拉动范围 (APR) 超过 ±5 ppm，从而保证振荡器在任何条件下和整个寿命期间都能保持锁定在额定频率上。 利用这种 100 MHz 低相位噪声 VCXO 与低噪声、高稳定性的 10 MHz OCXO（如 KVG 的低相位噪声 OCXO O-30 系列）锁相，可同时获得两种器件的优点：10 MHz OCXO 器件具有良好的整体频率稳定性和出色的接近载波相位噪声性能，而对于 1 kHz 以上的偏移频率，100 MHz VCXO 器件则具有低功耗和出色的相位噪声。 特点 输出信号真正的正弦波 100Hz 载波偏移时的典型相位噪声 < -123 dBc/Hz；典型 "本底噪声± 40 ppm 电源电压 5 V。 应用 雷达系统 网络和同步元件
