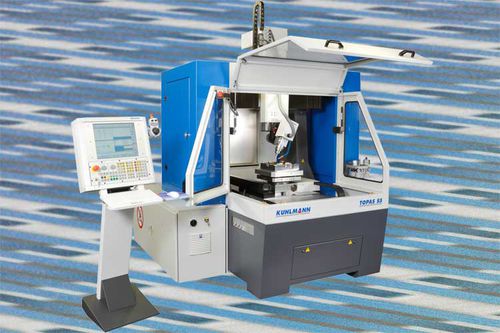

5轴数控铣床 Topas S5, SL5旋转主轴龙门式蚀刻
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 旋转主轴
- 结构
- 龙门式
- 相关功能
- 蚀刻
- 应用
- 用于模具工业, 用于汽车工业, 用于航空工业, 用于航空工程, 用于模型制作, 用于模具, 用于小型工件, 用于铝材工业, 用于不锈钢合金, 小型零件生产
- 其他特性
- 高速, 紧凑型, 精准, HSC, 线性电动机式, 直接传动, 微加工, 可自动更换工具
- X轴
1,020 mm
(40.16 in)- Y轴
750 mm
(29.53 in)- Z轴
450 mm
(17.72 in)- 转速
80,000 rpm
(502,655 rad.min-1)- 输出功率
最多: 16 kW
(21.75 hp)最少: 0 kW
(0 hp)- 工作台旋转(C轴)
360 °
- X轴进给速度
50,000 mm/min
(32.81 in/s)- Y轴进给速度
50,000 mm/min
(32.81 in/s)- 最大台面负荷
250 kg
(551 lb)- 整体长度
1,850 mm
(72.8 in)- 整体宽度
2,000 mm
(78.7 in)- 总高度
3,000 mm
(118.1 in)
产品介绍
托帕斯S5是碾碎和刻记设备的5轴制造由库尔曼公司。它为3D精确度碾碎的零件和模子制造业特别是被做。
对于处理复杂工作片断，碾碎的纺锤是在B轴±安置的沼泽90°。S5可以随意地带有RTCP (转动的工具中点)。
一个轮盘在C轴提供拿着工作片断的可能性平直，或者通过一个零点夹紧的系统。装载在工具杂志外面可以被影响充分地被自动化。
单位适用于模子、电极、原型、模子、卷、压凸冲模和连续零件。此外，它从钢被修造63个HRC，有色金属，铝，不锈和塑料。
---
