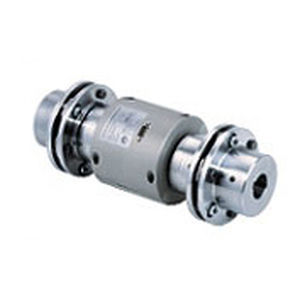

旋转扭矩传感器 DATAFLEX® 42

六方驱动非接触型

在现代驱动技术中，随着驱动系统日益呈现出可变性和动态性，对扭矩和转速的精确测量已成为不可或缺的一部分。 DATAFLEX 扭矩传感器具有两个测量量程，可同时计算四个参数：扭矩、转速、转角和旋转方向。该系列精密测量轴提供 11 种规格，测量范围从 10 Nm 到 20 kNm。 扭矩测量采用久负盛名的线应变片技术，并结合了最先进的电子元件。扭矩传感器通过非接触式测量方式采集信号，分辨率高达 24 位，测量精度可达最终值的 0.1%。 特点 5:1 双量程传感器 测量误差 0.1 % 集成转速测量 方向信号 具有两个测量范围的扭矩测量轴 只需轻按一个按钮，即可将扭矩测量轴切换至第二个测量范围，该范围相当于额定值的五分之一。这使得无需更改测试设置即可精确测量显著较小的扭矩。 此外，该测量系统还配备有用于计算转速的编码器。它提供两个相位差为90°的信号以及一个可调的直流电压来表示转速。 DATAFLEX扭矩测量轴的应用： 机器监控 过程管理 试验台技术 大功率扭矩传感器 根据客户需求，我们可定制测量范围为 20 kNm 至 500 kNm 的大量程扭矩传感器和扭矩测量轴。在此范围内，测量范围、尺寸、长度及连接方式等关键参数均可根据规格要求进行调整。扭矩采用非接触式测量，因此无需轴承。
