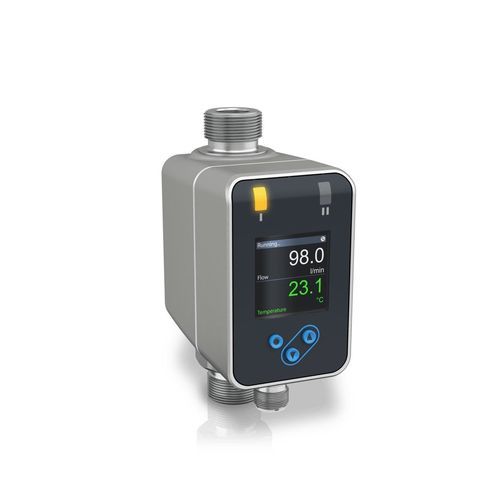

电磁流量计 AF-E 400

体积液体DN6-1/8"

概述
AF-E 400 是一款用于公用设施及工业自动化的电磁流量计。适用于在空间受限条件下对导电液体的测量，例如焊接设备、弯管机、机器人冷却回路及化学加药 skid。传感器采用圆形孔径 PEEK 测量管和超紧凑外壳，在较宽的压力与温度范围内保持测量精度。内置温度测量，无需外部温度传感器。

主要亮点

• 导电液体流量测量（冷却液、冷/热水、化学品等）
• 在温度范围、精度、压降和流量范围方面表现优异
• 超紧凑设计，适合并联安装及狭小空间
• 输出与接口：4…20 mA、脉冲、频率、Modbus RTU、IO-Link

特性与选项

• 测量流量、累积流量及温度，最高至 +90°C / +194°F
• 铸造不锈钢外壳，壁厚 2 mm
• 在宽温压范围内保持精度（最大 16 barg / 230 psig）
• 圆孔管设计可降低压降，并实现高倍程比而无气蚀风险
• 无互扰：允许设备间距 2 mm 的串联或并联安装
• NAMUR NE 107 诊断
• IO-Link 支持更多过程数据传输及自动设备配置
• 可旋转全彩显示，便于灵活读数
• 传感器公称尺寸：6、15、20、25 mm（提供 40 mm 与 50 mm 适配器）；螺纹连接 G（外）、NPT（内）、Rc（内）
• 适配器与扩展选项：用于其他螺纹类型及更大流量范围

典型应用

• 工厂自动化与机械设备
• 公用设施与工业自动化中导电液体的流量测量
• 弯管、焊接机器人、注塑及卷材处理等工况下的冷却水监测
• 洗涤装置中的用水监测（砂洗、洗车、工业清洗）
• 冷热水循环系统的流量监测
• 试剂、催化剂或化学品的计量加药 skid

规格（表格）
一般信息
产品类型：流量计
产品定位：用于公用设施和工业自动化
测量介质：液体

工作条件
工艺压力：最大 16 barg / 230 psig
工艺温度：-20…+90°C / -4…+194°F

材料
测量管：聚醚醚酮（PEEK）

工艺连接
螺纹连接：外螺纹：G¼、G½、G¾、G1、G1½、G2；内螺纹：½ NPT、¾ NPT、1 NPT；Rc ¼、Rc ½、Rc ¾、Rc 1

通信
模拟输出：4…20 mA
离散输出：限位开关、脉冲、频率
数字输出：Modbus RTU、IO-Link

技术规格

• 内置温度测量（无需外置温度传感器）
• 超紧凑传感器设计，适合并联安装及狭小空间
• 圆孔设计提升耐压性并降低压降
• 在宽温压范围内保持测量精度
• 可用螺纹类型：G（外）、NPT（内）、Rc（内）
• 传感器公称尺寸：6 mm、15 mm、20 mm、25 mm（可选 40 mm、50 mm 适配器）
• 最大工艺压力：16 barg（230 psig）
• 工艺温度范围：-20 至 +90 °C（-4 至 +194 °F）
• 测量管材料：PEEK
• 接口：4–20 mA 模拟、脉冲、频率、Modbus RTU、IO-Link
• 诊断：符合 NAMUR NE 107
• 可旋转全彩显示，便于灵活读数
