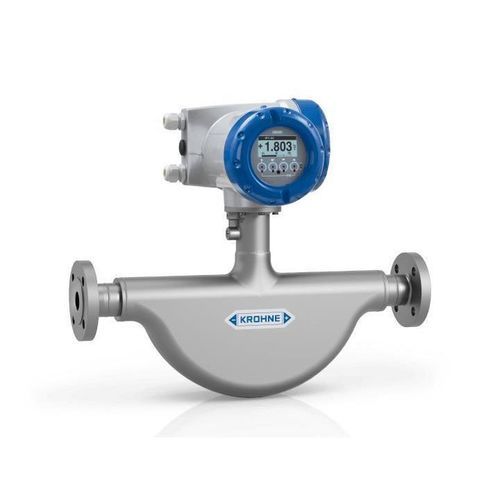

科里奥利流量计 OPTIMASS 5400

质量体积用于气体

简述
OPTIMASS 5400 是用于标准工艺应用（气体与液体）的科里奥利质量流量计。双半弯管传感器可直接测量质量流量、密度和温度，并提供体积流量、浓度、速度等派生值，以及全面的设备与工艺诊断功能。

主要特性

• 紧凑、轻量设计，具有经济的成本/性能平衡
• 适用于温度高达 +180 °C、工艺压力高达 100 barg 的气体和液体；外壳典型破裂压力可达 200 barg
• EGM™（夹带气体管理）可在宽气相分数范围内实现稳定测量，并支持两相流指示（气体体积分数，GVF）
• 可选连接：法兰 DN10…100 / ½…4"；提供多种卫生型卡箍和法兰/法兰面选项
• 丰富的通信接口：3 × 4…20 mA、HART®、Modbus、FOUNDATION™ Fieldbus、Profibus-PA/DP、PROFINET（Ethernet-APL）、PROFINET、EtherNet/IP™、Bluetooth®

概述
OPTIMASS 5400 为工艺与公用工程应用提供经济的质量流量测量。其双半弯管传感器直接测量质量，并提供广泛的诊断覆盖和对过程控制与质量监测有用的派生参数。

设计与可持续性
轻量化生态设计相比前代产品减少了搬运工作量、材料使用、整体重量和安装高度，有助于简化运输和调试，并支持资源与能源高效的生产。

性能与安全
具备宽量程比并能在较高温度与压力下运行。外壳提供第二道防护，典型破裂压力可达 200 barg，从而提高人员与工厂安全性。

应用
适用于化工与石化工艺、卡车/铁路油罐/便携装置上的移动安装（非监管过户）、船用燃油消耗测量、食品、饮料与制药工艺（可选 EHEDG / 3A 认证版本）、配料、批量计量等多种场景。

夹带气体管理与诊断
配合 MFC 400 信号转换器使用时，仪表支持 EGM™，可在气相分数高达 100% 的情况下实现稳定测量，并提供两相流指示（GVF）。内置 OPTICHECK 诊断可实现设备与应用状态的持续监测。Bluetooth® 连接支持通过移动设备与专用应用在现场进行调试、监控与验证，并能现场生成验证报告。

电子与通信
模块化电子设计，提供全面的输出选项，包括基于以太网的现场级通信（如 PROFINET over Ethernet-APL、EtherNet/IP™），以及传统总线系统、模拟和离散输出。传感器与电子件设计便于更换，提供紧凑型或远程（现场安装）转换器变体。

技术规范

• 产品类型：流量计
• 产品系列：OPTIMASS
• 定位：用于所有标准工艺应用
• 产品型号：OPTIMASS 5400 C – 紧凑型；OPTIMASS 5400 F – 现场安装（远程）型
• 测量原理：科里奥利
• 测量介质：液体、气体
• 工艺压力：传感器最大 100 barg；外壳破裂压力典型可达 200 barg
• 工艺温度：-50 °C … +180 °C
• 测量管材质：奥氏体不锈钢（1.4404 / 316L）
• 法兰连接：EN (1092-1) DN10…100；ASME (B16.5) ½…4"；JIS (B2220) 10…100A
• 卫生连接：Clamp (DIN 32676) DN10, DN25, DN40, DN50, DN80, DN100；Clamp (ISO 2852) 25, 40, 51, 76.1, 101.6；Tri-Clamp ½"…4"；螺纹法兰（DIN 11851 / DIN 11864-1）；带槽法兰（DIN 11864-2）
• 安装条件：入口段 0D；出口段 0D（无需特殊入口/出口段）
• 认证 / 标准：ATEX、IECEx、NEPSI、JPNEx；卫生：FDA、3A、EHEDG、EC 1935/2004；海事：KR、RINA；其它：NACE、CRN / ASME B31.3、PED
• 模拟输出：4…20 mA
• 离散输出：限位开关、脉冲、频率、状态
• 数字 / 总线：FOUNDATION™ Fieldbus、HART®、Profibus-PA、Profibus-DP、Modbus RTU、EtherNet/IP™、PROFINET、Bluetooth®、PROFINET (Ethernet-APL)
• 提供卫生与无菌工艺的认证；垂直安装时自排液；适用于 CIP 和 SIP 工艺
