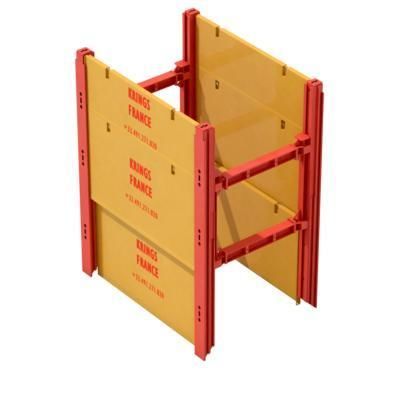

挖掘沟槽支撑系统 DGPV

滑动式钢土建工程

产品描述
在不稳定土壤条件下最常用的支护和衬砌滑动系统，适用于沟槽工程，兼顾承载能力与施工便捷性。

概述
并列的双滑轨通过刚性矩形框架保持平行，该框架起支撑作用。滑架可在havage下沉法施工中垂直滑动，挖至沟底后可抬起以保证足够的净空。各单元可独立作业，便于安装和拆除，并能降低与土体的摩擦力。

规格
导轨长度：4.8 / 6.0 / 7.5 m
导轨重量：1075 / 1335 / 1780 kg
极限状态设计弯矩：1020 / 1020 / 1106 kNm
模块长度范围：2.0 m - 6.25 m
推荐装卸机械：挖掘机 25 - 45 吨

特性 / 技术规格

• 导轨长度：4.8 m, 6.0 m, 7.5 m
• 导轨重量：1075 kg, 1335 kg, 1780 kg
• 极限状态设计弯矩：1020 kNm, 1020 kNm, 1106 kNm
• 模块长度范围：2.0 m - 6.25 m
• 推荐装卸机械：挖掘机 25 - 45 吨
