可见光分光光度计 CM-1 series

蓝牙USB二极管阵列

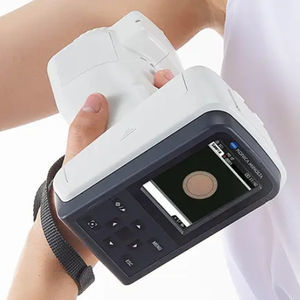

概述 柯尼卡美能达 CM-17d 和 CM-16d 分光光度计是立式便携式色度测量仪，专为广泛的应用领域设计，包括塑料、消费类电子产品、油漆和涂料、个人护理产品、汽车内饰、包装、建筑材料等。 它们是 CM-700d 和 CM-600d 型号的升级版，在精度、重复性、测量速度和易用性方面均有所提升。 主要特点

• 仪器间一致性高且重复性强，可确保整个供应链中色彩沟通的一致性。
• 测量速度快：约 0.7 秒（SCI 或 SCE）。
• 提供多种测量孔径以适应不同尺寸的样品，包括异形或曲面样品；可选MAV和SAV模式。
• CM-17d配备摄像头取景器（实时预览），便于定位测量。
• 可选配无线局域网/蓝牙模块，用于数据传输和连接。
• 机身正面设有螺丝孔/三脚架孔，用于安装定制适配器、夹具或机械臂；提供可选适配器/夹具，用于倒置测量。
• CM-17d配备全新底座，支持零点校准和充电；设有专用隔间用于存放白色校准盖。
• 支持软件：配置工具 CM-CT1 用于设置/标准化；可选配 SpectraMagic NX2（高级色彩配方、自定义光源、质量控制模板、标签管理等）。
• 波长分析与调整（WAA）功能，用于常规性能检查和波长偏移校正。

行业信赖 广泛应用于多个需要精确色彩测量和可靠仪器间一致性的行业，用于色彩质量控制与分析。 应用领域

• 塑料
• 油漆与涂料
• 消费类电子产品
• 个人护理产品
• 汽车内饰
• 包装
• 建筑材料

特性/技术规格

• 型号：CM-17d（和）CM-16d
• 照明/观测系统：di:8°，de:8°（漫射照明：8°观测角）； SCI（含镜面反射分量）/ SCE（不含镜面反射分量）可切换
• 适用标准：符合 ISO7724/1、CIE No.15 (2004)、ASTM E 1164 (SCI)、DIN5033 第7部分、JIS Z 8722 条件c
• 积分球：Ø40 mm
• 探测器：双32元硅光电二极管阵列
• 光谱分离装置： 平面衍射光栅
• 波长范围：400 nm 至 700 nm
• 测量波长间距：10 nm
• 半带宽：约 10 nm
• 反射率范围：0 至 175%； 分辨率：0.01%
• 光源：脉冲氙灯（带紫外截止滤光片）
• 测量时间：约0.7 s（SCI或SCE，从按下触发键到完成）
• 最小测量间隔： 约 1.5 秒（SCI 或 SCE）
• 电池性能： 在 23°C 环境下，使用专用锂电池且不使用电子取景器时，以 10 秒间隔可进行约 2,000 次测量（使用可选的 WLAN/蓝牙模块时约为 1,000 次）
• 测量区域/照明区域： MAV：Ø8 mm / Ø11 mm； SAV（仅限 CM-17d）：Ø3 毫米 / Ø6 毫米（目标遮罩可更换，镜头位置可切换）
• 重复性：CM-17d：标准偏差在 ΔE*ab 0.02 以内（间隔 5 秒对白色校准板进行 30 次测量）； CM-16d：标准偏差在 ΔE*ab 0.04 以内
• 仪器间一致性 (IIA)：CM-17d：在 ΔE*ab 0.12 以内（12 块 BCRA II 系列色块的平均值，MAV SCI 模式）； CM-16d：ΔE*ab 值在 0.20 以内
• 显示屏：2.7 英寸 TFT 彩色液晶屏，支持纵向显示模式切换
• 内部性能检测：WAA（波长分析与调整）技术
• 接口： USB 2.0；可通过选配模块支持 WLAN（IEEE 802.11 b/g/n）和蓝牙（Ver.4.1，兼容 SPP）
• 相机取景器功能：使用内置相机； 图像可显示在屏幕上（仅限CM-17d）
• 观察者：支持2°和10°标准观察者
• 光源：A、C、 D50、D65、F2、F6、F7、F8、F10、F11、F12、ID50、ID65、LED-B1..B5、LED-BH1、LED-RGB1、LED-V1、LED-V2，以及用户自定义光源（最多 3 种）——可同时使用两种光源进行评估（用户自定义光源需选配 SpectraMagic NX2 Pro）
• 显示项目：色度值/图表、色差值/图表、光谱图、合格/不合格判定、伪彩色
• 色彩空间： L*a*b*、L*C*h、Hunter Lab、Yxy、XYZ、Munsell (C)
• 指标： MI、WI、YI、ISO亮度、WI/色调、三刺激强度、不透明度、灰度、光泽值、用户指数（需配置工具CM-CT1和有效的SpectraMagic NX2许可证）、黑度（My）、纯黑度（Mc）、 底色（dM）
• 色差方程：ΔE*ab（CIE1976）、ΔE*94（CIE1994）、ΔE00（CIEDE2000）、CMC（l:c）、Hunter ΔE、 DIN99o、FMC-2、ΔE*94（特殊）（提供特殊ΔE模式）
• 数据存储：1,000条目标数据 + 5,000条采样数据
• 电源： 通过 USB Type-C 交流适配器供电（兼容 Power Delivery，15 W 或以上）；可拆卸锂离子电池； 通过USB总线供电进行USB充电（需安装电池）
• 充电时间：约3.5小时（快速充电）/约6小时（标准充电）
• 尺寸（宽×高×深）： 约 79 × 230 × 128 毫米
• 重量：CM-17d 约 700 克（含电池）； CM-16d 约 660 克（含电池）
• 工作温度/湿度：温度 5 至 40°C；相对湿度 80% 或以下（35°C 时），无冷凝
• 存储温度/湿度： 温度 0 至 45°C；相对湿度 80% 以下（35°C 时），无冷凝
• 其他说明：相机取景器功能仅在 CM-17d 上可用； WLAN/蓝牙功能需搭配选配配件CM-A300；WAA功能在购买后第一年可免费使用，后续可通过维修/校准服务继续使用。
