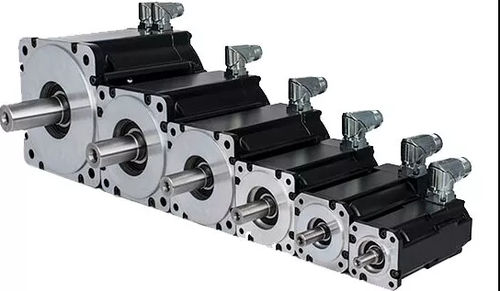

交流伺服电机 AKM2G series

240 V120V400V

AKM2G 代表了业界领先的 AKM 电机系列的最新发展。AKM2G 能够以更小的占地面积提供更高的功率和扭矩密度，这让需要减小机器尺寸的设计人员受益匪浅。广泛的反馈选项可满足应用和性能要求，包括支持功能安全的选项轴、安装和连接器选项抱闸和热传感器选项可用的低压型号将 AKM2G 的优势带到便携式、移动式和电池供电的应用中，在这些应用中，更高的效率意味着更小的电机和更低的能耗需求。尺寸AKM2G 可以直接插入现有的机器设计中，与同类电机相比，在不增加电机尺寸的情况下提高了性能。新功能：SFD-M（智能反馈装置，多圈）SFD-M（智能反馈装置，多圈）是科尔摩根最先进的位置反馈解决方案，专为与 AKM2G 伺服电机集成而设计。它具有 24 位分辨率和 16 位跟踪功能，可实现 65,536 转的高精度多圈反馈，适用于要求苛刻的工业应用。创新的单电缆技术简化了安装，降低了成本。与 AKM2G 伺服电机搭配使用，SFD-M 可为复杂运动控制提供无与伦比的精度、可靠性和效率。减少布线用于 Kollmorgen 智能反馈装置、HIPERFACE DSL 或 EnDat 2.2 数字编码器的单根混合组合式电源和反馈电缆。双独立电源和旋转变压器反馈电缆以及其他可选配置也是标准配置。Kollmorgen 2G 电缆提供了正确的设计，可用于包含功能安全级反馈设备的 Kollmorgen 2G 系统。特性标准绕组可用于 120 Vac 至 480 Vac 操作，低压绕组可用于 24 V 至 96 V（Vdc 或 Vac），具有各种速度/扭矩性能曲线反馈选项可满足应用要求和驱动器选择Kollmorgen SFD3HIPERFACE DSL（支持功能安全应用）EnDat 2.2（支持功能安全应用）旋转变压器换向编码器可作为低压电机的标准选件通过共同工程设计提供客户指定的反馈设备连接器选件（适合反馈类型和电机尺寸）SpeedTec（单电缆或双电缆设计的标准）ytec（双连接器，在电机处单个插入，适用于尺寸为 2 的电机）与 Kollmorgen AKD2G 伺服驱动器和其他 AKD 系列伺服驱动器配合使用的系统电缆选件单电缆 SFD3/HIPERFACE DSL/EnDat 2.2双电缆变体，用于旋转变压器，包括 ytec 连接器电机和换向编码器标准 IP54 防护等级，IP65（带可选轴封）。其他可选额定值可通过共同工程设计实现国际标准安装，可选择光滑轴或封闭键槽其他安装和轴选项可通过共同工程设计实现24VDC 机械抱闸选项热传感器选项可提供最大的电机保护和伺服驱动器兼容性低摩擦轴封选项适用于湿运行和干运行应用规格参数SymUnitAKM2G-2xAKM2G-3xAKM2G-4xAKM2G-5xAKM2G-6xAKM2G-7x失速时的连续扭矩TcNm0.65–1.851.70–3.862.87–8.516.83–20.115.3–32.723.0–72.1Rated SpeedNrtdrpm80007600–80005400–60004800–60003800–50003000–4900Rotor InertiaJnkg-cm20.0930–0.27890.4264–1.2000.774–2.532.52–8.709.10–20.825.9–88.6Values shown are representative of each model.有关准确信息，请参阅《选型指南》、《安装手册》或 Motioneering 和/或我们的曲线生成器工具。所示为连续电流小于 20 安培的旋转变压器和智能反馈 SFD3 电机的标称尺寸。有关公差和完整尺寸，包括其他反馈和额定连续电流大于 20 安培的电机，请参见各电机原理图： 0.65-72.1 Nm（取决于机架尺寸）额定转速：高达 8000 rpm电机惯量：0.0930-88.6 kg-cm²机架尺寸：AKM2G-2x 至 AKM2G-7x电压：24-480 V（交流/直流，取决于型号）反馈：SFD3、HIPERFACE DSL、EnDat 2.2、解析器、换向编码器防护等级：IP54（标准）、IP65（可选）：IP54 标准，IP65 可选安装：制动器：可选 24VDC 机械抱闸热传感器：可选低摩擦轴封：可选
