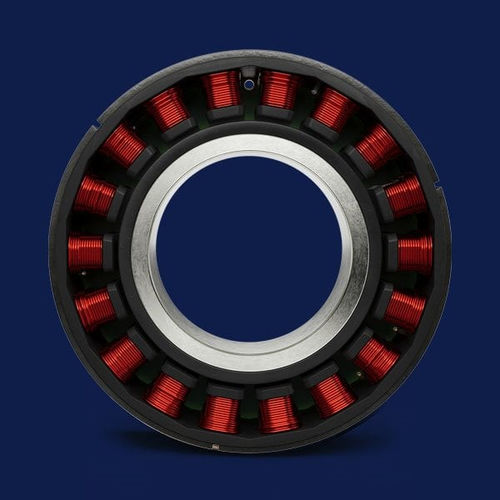

无刷电机 TBM2G series

48V无框防水

准备好了吗？是时候以更高的性能、可扩展性和设计灵活性来应对您最苛刻的设计挑战了。TBM2G 无框架电机（TBM2G）是多年严格研发、测试和客户反馈的结晶。现在，您可以在最紧凑、最轻便的电磁封装中实现高性能扭矩，将机器和机器人创意变为现实。产品全球供应。性能按需可扩展性机器人设计特性规格产品选择器设计工具媒体和下载无框架扭矩电机性能按需可扩展性TBM2G 系列可在极其紧凑的电磁封装中实现高扭矩，同时集成了先进的材料、绕组和灵活性，适用于各种应用。这些高扭矩无框架无刷电机的主要优势包括：承载能力高能效运动更快运动更平稳几乎在所有速度和能耗要求下，您都会发现无框架扭矩电机性能更高效--热升显著降低。紧凑、精确、适应性强当您需要最紧凑的外形、最精确的运动性能以及对挑战性环境条件的最大适应性时，嵌入式无框架电机可能是您的最佳选择。了解这些电机如何让您自由地根据特定应用要求进行设计--实现最紧密的运动集成，消除顺从和易产生间隙的传动部件，并提供针对高压冲洗、深海浸没、电离辐射、高真空和其他环境挑战的终极保护。您的下一个机器人设计从这里开始TBM2G 系列无框架电机是科尔摩根全系列机器人电机的最新产品。TBM2G 系列无框架电机是 Kollmorgen 最新推出的全系列机器人电机产品，专为医疗、航空航天和...等行业的各种苛刻应用而设计，您会发现先进的电机能够满足您的独特要求。探索我们的机器人页面特点七种框架尺寸可满足最流行的嵌入式设备和协作机器人 (cobot) 设计在 48 VDC 及以下电压下运行可选集成霍尔传感器，不会增加电机长度多种标准热传感器选项可匹配 cobot 市场上最流行的驱动选项针对 3.5 和 15 公斤协作机器人应用中的速度和扭矩要求对绕组进行了优化。规格机械尺寸（毫米）：框架外径内径 "A" 最大值 "B" REF +/- 0.35"C" +/- 0.080813260813260813260505024.7519.8424.3437.948.212.726.314.7619.2632.86060603017.7122.2135.818.212.726.314.7619.2632.86068683418.3422.8436.448.212.726.314.7619.2632.86076763818.5923.0936.698.212.726.314.7619.2632.860858542.519.3423.8437.448.212.726.314.7619.2632.86094944719.6924.1937.798.212.726.314.7619.2632.8611511557.526.2930.7944.398.212.726.314.7619.2632.86*所有尺寸单位均为毫米性能规格（选定）：参数单位TBM2G-050xxTBM2G-060xxTBM2G-068xxTBM2G-076xxTBM2G-085xxTBM2G-094xxTBM2G-115xx081326081326081326081326081326081326081326失速时的连续扭矩Nm0.270.380.640.450.600.960.630.861.540.891.232.061.211.652.691.582.053.671.903.046.03Rated Speedrpm800080006600800080004400800069003400800056002800750053002600800059002700580049003100Motor ConstantNm/√W0.0610.0820.1280.0870.1140.1760.1190.1570.2510.1560.2010.3240.2030.2710.4190.2630.3310.5280.3100.4640.802Rated PowerkW0.2050.2710.3630.3290.4150.3800.4680.5610.5210.5860.6010.5440.7170.7340.6500.8600.8740.8970.7110.9691.430设计工具产品选择器电机技术媒体和下载TBM2G 选择指南TBM2G 无框架电机手册TBM2G 无框架电机 - 机器人就绪手册产品遍布全球七种框架尺寸可在 48 VDC 及以下电压下运行可选集成霍尔传感器多种标准热传感器选项针对机器人应用进行优化的绕组可在高达 155°C 的绕组温度下运行
