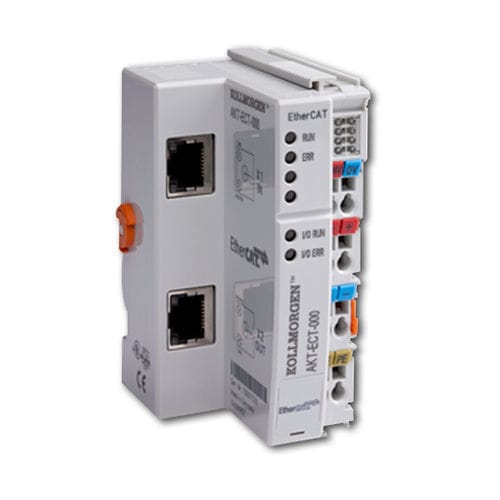

总线耦合器 AKT2G-ECT-000-000

电子以太网EtherCAT

EtherCAT® 总线耦合器将实时以太网系统与模块化、可扩展的电端子板相连。完整的单元由一个总线耦合器、一组总线终端和一个末端终端组成。 特点 ETHERCAT 耦合器可以将实时以太网系统 EtherCAT 与模块化、可扩展的电子接线板连接起来。整个装置由一个总线耦合器、一组端子和一个终端组成。 总线耦合器可识别所连接的总线端子，并自动将其分配到 EtherCAT 进程映像中。总线耦合器通过上部以太网接口连接到网络。下部 RJ 45 接口可用于连接同一连线中的其他 EtherCAT 设备。 在 EtherCAT 网络中，ETHERCAT 耦合器可以安装在以太网信号传输段 (100BASE-TX) 的任何位置，但不能直接安装在交换机上。 EtherCAT（以太网控制自动化技术）是实现工业自动化的以太网解决方案，其特点是性能卓越，操作特别简单。EtherCAT 可以用简单的线路结构取代以太网星形拓扑结构。EtherCAT 还可以选择使用交换机按照“传统”方式布线，以集成更多的以太网设备。主机不需要特殊的插卡，可以通过一个非常简单的接口在任何现有以太网控制器上实现。因此，EtherCAT 也非常适合中小型控制应用，还将为分布式 I/O 开辟新的应用领域。 对于 EtherCAT，我们还提供保护等级为 IP 20 的独立 I/O 系统，即 EtherCAT 终端。总线端子的现场总线信号是在总线耦合器内部独立于现场总线的端子总线上实现的，而 EtherCAT 协议则在各个端子上保持不变。 ETHERCAT 耦合器支持所有总线端子的运行。就用户而言，对模拟输入/输出的处理与其他系列没有区别。这些信息可在控制器的进程映像中以字节阵列的形式进行处理。
