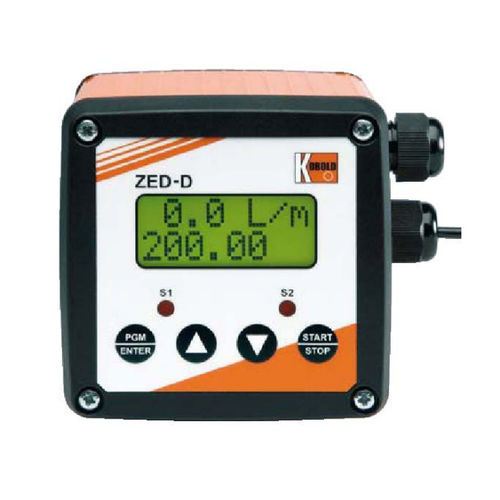

脉冲式计数器 ZED series

螺钉批量数字

计算单元将拾取的频率信号更改为3(4)位流量读数或者更改为可选择的模拟量信号。两个带有转换开关的阀值继电器不断监测流量，以检查自由设置的限位是否已超出或不足。在这里，可以选择阈值或窗口监视。开关点、滞回、窗口点和开关延迟开与合可以分别设定。 开关点也可以直接使用控制键来设置，而无需切换到菜单。红色LED指示开关状态。显示的底部线显示的是流量读数的柱状图。模拟量输出提供0(4)...20 mA电流输出或者 0...10 V电压输出。菜单中的参数名称可以用德语或英语显示。如果流量读数变化的非常快时，显示器可以使其稳定，并且通过切换软件来使模拟量读数被平均。 一个最大值/最小值存储器来存储流量的极值。读数的显示和重新设置可使用按键实现，而无需更改菜单。使用键重新设置也会被阻塞。如果超过了最大设置流量(超出范围)，将在显示器上显示出来。通过使用密码，可以保护设置好的参数不受未经授权的更改。 输入: 1x 脉冲: 0.2 - 2000 Hz (5 - 24 VDC) 2x 控制 输入: 开始/停止, 重置功能 (ZED-D/-K) 1x 控制 输入: 重置功能 (ZED-Z) 输出: 1x 0(4) - 20 mA 或 0 - 10 V, 2x切换 介质最高温度: -20 ... +70°C 供电: 24 VDC 或 90 - 250 VAC 电气 连接: 螺丝接线端, 线缆 M18 显示: LCD 8-位 (数量) + 5-位 (计量), 背景光 (ZED-D/ZED-K) LCD 8-位 (数量) + 3- 或 4-位 (流量), 背景光 (ZED-Z) 菜单控制,密码设置, 可编程, 面板安装
