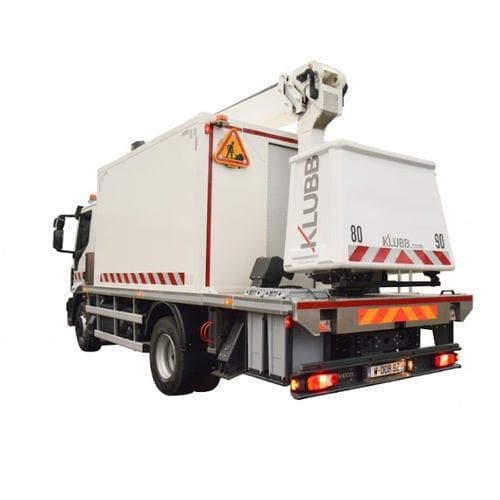

卡车安装式伸缩臂式升降机 Xtenso 4®

液压燃气车间

概述
Xtenso 4 固定安装于 16 吨级卡车的高空作业平台可实现 21 m 的作业高度和 16.40 m 的水平伸展。该机型面向需要将工具和材料提升至高空作业区的基础设施专业人员设计，在使用关节伸缩臂的伸缩功能时仍可保持最高 265 kg 的恒定载荷。车载平台配备大型工作舱，用于存放工具和材料，并可按需配置专用货架与置物结构。

主要参数

• 作业高度：21.00 m（68'90"）
• 水平伸展：16.40 m（53'10"）
• 臂架回转：420°
• 最大作业载荷：265 kg
• 最大平台高度：19 m（62'40"）
• 支腿：H 形支腿
• 吊篮尺寸：89 x 115 x 156 cm
• 底盘重量：> 3.5T
• 臂型：伸缩式
• 发动机：汽油
• IPAF 类别：1b
• 升降机构：液压
• 允许的最大作业风速：45 km/h
• 最大坡度：15%
• 最大倾斜：5%

标准配置

• 可在吊篮内启停发动机
• 吊篮和地面均设有独立的稳定控制
• 独立手动紧急泵
• 所有动作采用比例控制
• 安全的作业平台通道
• 液压臂结构内布置软管和电缆以最大限度保护
• 平台与回转台自动居中
• 提升臂由双伸缩节和可 180° 定向的伸缩臂组成
• 伸缩臂具有超过 5.10 m 的悬伸，可实现地面 360° 访问
• 吊篮在任意位置均可液压旋转

车辆示例

• Renault D16
• Volvo FL42
• MAN TGM
• Iveco Eurocargo
• Mercedes Atego/Arocs

描述
Xtenso 4 系列采用关节伸缩臂，能够越过树枝、屋顶、阳台和电缆等障碍，使操作人员能够尽可能接近作业区。工作舱版本在车体内集成了大型工作空间，便于现场存放和整理工具与材料。

技术参数

• 最大作业高度：21 m（68'11"）
• 最大水平伸展：16.40 m（53'10"）
• 臂架回转：420°
• 最大作业载荷：265 kg
• 最大平台高度：19 m（62'40"）
• 支腿：H 形支腿
• 吊篮尺寸：89 x 115 x 156 cm
• 底盘重量：> 3.5T
• 臂型：伸缩式
• 发动机：汽油
• IPAF 类别：1b
• 升降机构：液压
• 允许的最大作业风速：45 km/h
• 最大坡度：15%
• 最大倾斜：5%
