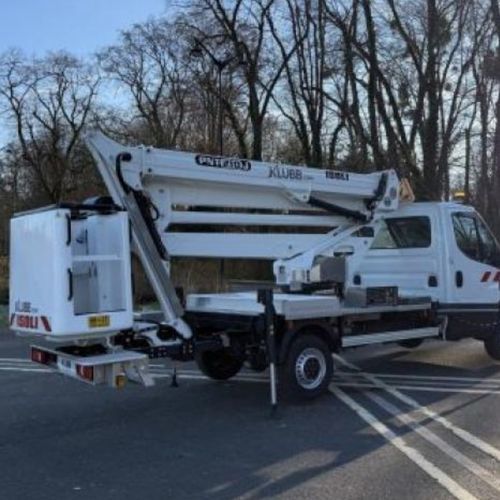

卡车安装式铰接升降臂 PNT 210 JD4

电动液压液压柴油

概述
PNT 210JD4 为安装在 Iveco Daily 3.5 吨底盘驾驶室（轴距 3750 mm）上的联动式高空作业平台。针对维修、建筑和工业作业设计，可实现高处精准作业定位。作业高度为 20.50 m（作业平台地面 18.50 m），外伸可达 9.60 m，便于在障碍物和立面周围作业。

主要参数 / 快速数据

• 作业高度：20.50 m（作业平台地面 18.50 m）
• 最大外伸：9.60 m（规格文本） / 10.00 m（技术规格）
• 回转：转台 360°，吊篮旋转 ±90°
• 额定载荷：标准条件下最多 230 kg；根据外伸可记载最高 250 kg

标准配置

• 可在吊篮内启停发动机
• 运行小时计
• 手动泵紧急回路
• 所有动作采用比例电液控制
• 作业平台安全通行
• 吊篮内 220 V 电路
• 旋转吊篮 2 × 90°
• 摆臂：120°
• 臂内管线保护的软管输送链
• 双重支撑：车体占地内支腿及可伸缩前支腿以实现最大偏距
• 上部控制区刚性 PVC 保护
• 液压伸缩支腿，可根据所需尺寸和偏距调节

兼容车辆示例

• Nissan Cabstar（轴距 3400 mm）
• Renault Maxity（轴距 3400 mm）

技术参数

• 最大作业高度：20.50 m（67'25"）
• 最大作业外伸：10.00 m（32'80"）
• 臂回转：360°
• 最大作业载荷：230 kg
• 最大平台高度：18.50 m（60'69"）
• 支腿：4 个 HE-H 形
• 吊篮尺寸：125 × 75 × 110 cm
• 底盘类别：≤ 3.5 t
• 臂类型：关节式
• 发动机：柴油
• IPAF 分类：1b
• 提升机构：液压
• 操作人员：2 人
