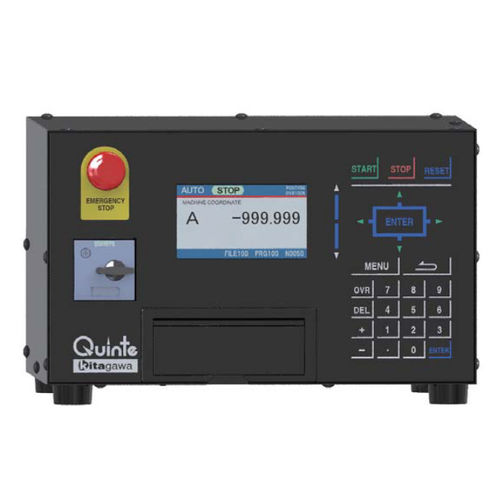

轴操控系统 QTC100
添加到我的收藏夹
添加到产品对比表
产品介绍
概述
主要特性
技术规格
- 产品：Kitagawa Quinte QTC100 — 标准第4轴控制器，适用于数控回转台和轴控制
- 单轴控制，配备高分辨率彩色显示和实时监控功能
- 接口：EtherCAT、扩展I/O、MMC卡槽；可选RS422C和手动脉冲发生器
主要特性
- 彩色显示
- 高分辨率TFT（480 × 272），显示当前位置、运行程序、驱动信息及状态。
- 程序输入与管理简便
- 交互式编辑屏减少输入错误；程序与I/O参数可通过可拆卸MMC卡管理。
- 缩短换位时间
- 采用EtherCAT高速通信，可缩短换位周期，提高产能。
- 电机选择灵活
- 支持多种伺服电机（示例：200W），以适应不同加工任务与环境。
- I/O扩展与信号输出
- I/O扩展可实现程序选择，并输出WZRN位置与M信号至机床控制器。
- 紧急停止与安全
- 支持外部紧急停止输入与伺服强制停止；提供两组紧急停止输出信号。
- 可选配件
- 手动脉冲发生器（可选）和RS422C远程控制接口（可选）。
技术规格
- 型号：Quinte QTC100
- 品牌：Kitagawa
- 控制轴数：1 axis
- 伺服电机：带绝对编码器的交流伺服电机
- 设定单位：0.001°
- 控制单位：0.0001°
- 最大设定角：9999 转 + 360° ± 999.999°
- 等分：0–9999 分区（可按扇区划分）
- 程序容量：最大程序号 999；9999 blocks/CH
- 控制方式：绝对 / 增量（可选择 G90/G91）
- 回零：MZRN 和 WZRN（通过外部输入指令）
- 手动进给：快速进给、慢速进给、步进进给
- 预备功能：Dwell、Lead Cutting、缓冲功能、夹具存在检测、偏差检查、联锁启动、连续启动、重复、跳环、绝对/增量
- 报警功能：检测故障时自动显示报警编号与信息；保存100条报警历史
- 角度显示：机坐标、工件坐标、相对坐标、剩余偏移、整体坐标
- 输入电源：单相 / 三相 AC200–230 V ±10% 50/60 Hz（标准三相）
- 功率需求：10 A
- 外形尺寸（mm）：320 × 190 × 250（宽 × 高 × 深）
- 重量：10.0 kg
- 环境：工作温度 0–45°C；存储温度 -10–60°C；湿度 20–80% RH（无凝结）；抗振 ≤0.5 G；抗冲击 ≤1 G；污染等级 3
- 显示：TFT 彩色液晶 480 × 272 点
- 外部 I/O 信号：输入 — Start、Stop、External EMG Stop1、External EMG Stop2；输出 — Block completed、EMG Stop 输出1、EMG Stop 输出2、报警输出（B-触点）
- RS422C 接口（选配）：仅远程控制功能
- MMC 卡槽：可通过存储卡上传/下载程序和参数
