信号放大器 5073B series

跨阻电流电压

概述

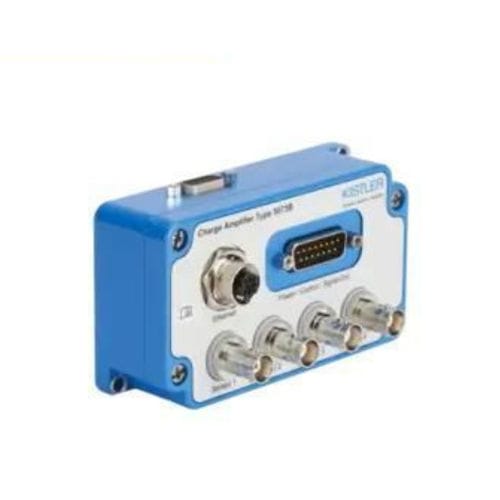

多用途工业电荷放大器（ICAM-B）适用于使用压电传感器测量机械量的场合。压电传感器产生的电荷与作用在传感器上的载荷成正比变化。5073B 型电荷放大器将电荷信号转换为低阻抗电压信号，既可覆盖缓慢的准静态信号，也可用于动态过程。根据机型差异，最多可同时连接四个传感器。5073B 将成熟的模拟信号路由与并行的 IIoT 连接及远程数据处理相结合，两种路径均提供可靠性能。Web 用户界面可视化测量数据，并提供对诸如 min/max、RMS、积分值、低通/高通滤波、评估和虚拟通道等大量配置选项的安全便捷访问。IIoT 许可升级可启用 OPC-UA 和 MQTT 协议，用于数据流和参数化。

主要特性 / 优势

• 宽可调测量范围：±20 ... ±1 000 000 pC
• 1、2、3 或 4 通道，支持单通道独立配置与控制
• 输出信号：±10 V 或 4 ... 20 mA，模拟带宽可达 20 kHz
• 用于设备配置的 Web 用户界面
• 数字数据流传输速率可达 1 kSps
• 虚拟通道支持基于一个或多个传感器通道的实时计算
• 功能：峰值与积分、RMS 值、低通滤波和可切换高通滤波

技术规格

• 型号：5073B
• 测量原理：将压电传感器的电荷输出转换为低阻抗电压信号
• 测量范围：可调，约 ±20 pC 至 ±1 000 000 pC
• 通道：1 至 4（可配置），各通道可独立配置与控制
• 模拟输出：±10 V 或 4 ... 20 mA（可选）
• 模拟带宽：最高 20 kHz
• 数字流传输：最高 1 kSps
• 实时处理：虚拟通道支持多通道计算
• 板载功能：峰值、积分、RMS、低通/可切换高通滤波、min/max 评估
• 接口：带 Web UI 的 Ethernet，用于配置与可视化
• IIoT：可通过许可升级启用 OPC-UA 和 MQTT 协议
• 适用场景：适用于动态与准静态测量，适合较为恶劣的工业环境
