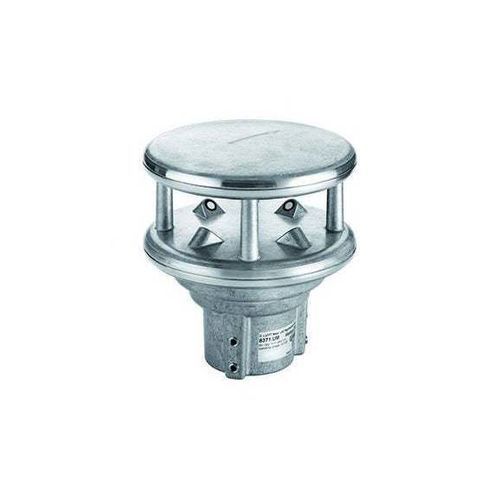

超声波风量传感器 Ventus-UMB

IP68

概述
超声波风速风向传感器 Ventus-UMB Lufft 使用飞行时间差分法对风速、阵风和风向进行高精度测量。可输出瞬时值、矢量/标量平均值、最大阵风、最小/最大值和虚拟温度。数据可通过串行或模拟接口输出，与常见的水文气象数据记录仪和PLC系统兼容。可选自动加热器可确保在低至 -40 °C 的环境下可靠运行。

优点

• 适用于极端环境：抗振动和耐海水设计；可选集成加热器支持在 -40 °C 下无冰运行。
• 接口多样：内置数据预处理和可选输出协议，确保与常见数据记录仪和PLC系统兼容。
• 免维护运行：超声波测量无机械运动部件；无需定期重新校准。

技术规格

• 采样率：瞬时 1–10 s；平均 1–10 min
• 波特率：1200–57600
• 重量：约 1.6 kg (3.6 lbs)
• 出厂证书：有
• 模拟输出：4–20 mA 或 0–10 V
• 分辨率：数据输出 16 bit；风向 0.1°；风速 0.33 ft/s；虚拟温度 0.2 °F；气压 0.1 hPa
• 换能器加热器：可选（型号差异）
• 模拟输出信号：4–20 mA 或 0–10 V 或 2–2000 Hz
• 测试：Jarring Test（IEC 60945）；耐腐蚀测试（MIL-STD-810 方法 509.3）；耐冰测试（MIL-STD-810F 方法 521.2）；高度加速寿命测试
• 工作电压：12–24 VDC / 1.2 VA（无加热）；24 VDC / 240 VA（有加热）
• 尺寸：外径约 150 mm，高度约 170 mm
• 系统监控与控制（本地状态指示）：加热、传感器故障
• 工作高度：最高 3500 m
• 环境温度：-40 至 +80 °C（-40 至 +176 °F）
• 精度：风向 ±2° RMSE（>1.0 m/s）；风速 ±0.2 m/s 或 ±2% RMS（0–65 m/s），否则 ±5%
• 测量技术：超声波
• 外壳防护等级：IP68
• 测量范围：风向 0–359.9°；风速 0–90 m/s（0–295.3 ft/s）；虚拟温度 -50 至 +70 °C；气压 300–1200 hPa
• 接口：RS485 半/全双工，隔离
• 电缆连接：8 针插头
• 外壳材料：耐海水铝合金
• 总线运行：最多 32 台设备
