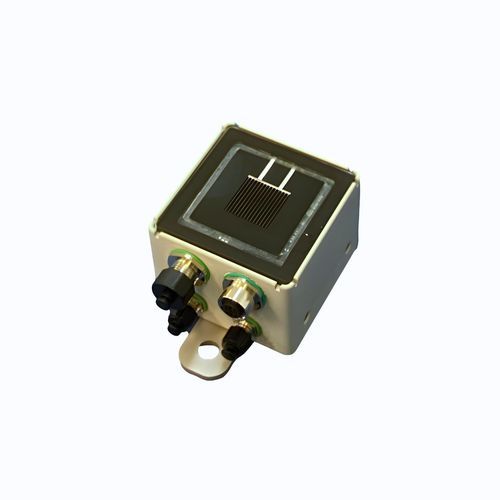

数字日射强度计 RC22M

RS-485ModBUS RTU

概述
RC22M Reference Cell and Accessories 系统是一款针对商业与工业光伏阵列的紧凑型模块化解决方案，用于测量辐照度、温度和风速。主部件编号 810323-01。可与 Mars™ 传感器配对使用，提供精确的性能监测并减少因污垢导致的测量偏差。

主要特性

• 测量辐照度、风速和温度：辐照度范围 0 至 1500 W/m²，风速，组件背面（BOM）温度和环境温度。
• 宽范围高精度：具备自动量程设计，并在 1000 W/m²（STC）和 135 W/m²（BSTC）处进行校准，确保高低辐照条件下读数可靠。
• 玻璃到边缘设计：玻璃贴边的外壳利于水流滚落，减少污垢堆积，提高长期测量一致性。
• Modbus RTU 通信：RS485（Modbus RTU）数字接口，支持用户可设地址，便于接入 SCADA 和数据记录系统。
• 模块化可扩展：支持可选风速传感器及用于环境和组件背面温度的 RTD。
• 便于安装与配置：体积小、易于安装；提供多种长度的选配电缆和连接器。通过专用软件进行配置和校准。

技术规格

• Product Number: 880105_A
• 测量范围：0 至 1500 W/m²
• 工作温度范围：-40 至 80 °C
• 输入电压：10–30 VDC
• 电流消耗：无风速传感器：典型 6 mA；带风速传感器：< 60 mA
• 通信协议：基于 RS485 的 Modbus（RTU），地址可设置
• 防护等级：IP67
• 测量不确定度：±2.0% @ 1000 W/m²
• 辐照度校准：±1.2% @ 1000 W/m²
• 尺寸：65 x 65 x 48.0 mm (2.56 x 2.56 x 1.89 in)
