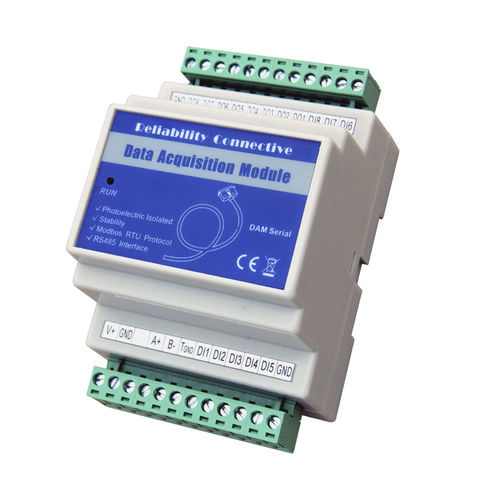

数字输出模块 DAM144

ModBUS RTUTTLRS485

DAM144用于控制24个三极管可驱动的数字输出(50V/100mA，可以是TTL或脉冲输出)。它支持RS485串口的Modbus RTU协议。电源为10~30VDC。 DAM144广泛应用于工业自动化控制系统中。如：。基地收发站、柴油发电机房、机房、变电所、电信机房、供电系统等。 DAM144是一款工业级、高可靠性、低功耗、高稳定性、高精度的数据采集模块。 DAM144带阻燃外壳，标准35mmDIN导轨，便于现场安装。 主要特点 Ø 24路可驱动数字输出(三极管，非继电器，50V/100mA)，可设置为TTL输出或脉冲输出(脉冲宽度0.1~20S)。 Ø 宽范围电源，带反极性连接保护。 Ø Modbus RTU协议。 Ø RS485串口的ESD保护电路。 Ø 使用工业级芯片。 Ø 内置看门狗，确保其可靠性。 Ø 防雷保护确保其稳定性。 Ø LED状态指示，便于存档编程。 额定输入功率 10~30VDC(峰值电压必须≤40V) 消耗功率 通常≤3W 通信协议 Modbus RTU Modbus地址 1~247 数据格式 n,8,1；e,8,1；o,8,1或n,8,2； 通信接口 RS485 波特率 1200, 2400, 4800, 9600, 19200, 38400Bps. 可驱动输出 16个可驱动数字输出(三极管，非继电器，50V/100mA) 隔离型 电源/RS485串口/驱动输出使用同一GND，无隔离。 耐受性测试 输出/外壳：2000VAC/min.；500VDC>100MΩ。 安装类型 35mm DIN导轨 操作温度 -20~70℃;
