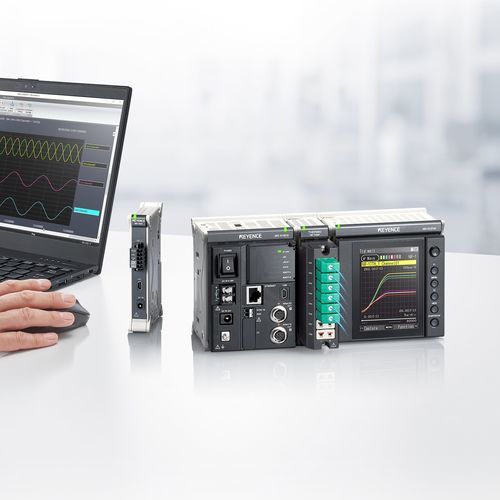

电压数据采集器 NR-X

加速度电流温度

概述
NR-X Series 是一款紧凑型多输入数据记录仪平台，适用于广泛测试与监测场景的同步多通道采集。支持多种信号类型与模块化扩展，可将采集集中在单一系统上。

主要特点

• 单一平台支持多种测量单元类型
• 体积紧凑、便于携带，适用于实验室与现场
• 远端单元的减线制布线架构可减少现场布线工作
• 直观的PC软件，便于通道配置并导出标准格式数据

应用

• 车身/底盘的研发与耐久性测试
• 电子 PCB 与元件性能验证
• 注塑等加工过程的温度监控
• 空调及室外设备的长期疲劳测试

功能 — 测量能力与系统
NR-X Series 支持最多8种测量单元类型，可从单个平台扩展到数百个同步通道。支持信号类型包括电压、温度、电流、应变、加速度、脉冲和 CAN。系统具备高分辨率 A/D 转换与微秒级高速采样能力，架构设计旨在降低噪声并在多通道同时运行时保持信号完整性。

功能 — 可用性与工作流程

• 减线式布线与远端单元可在测量点附近接线，缩短安装时间并降低接线错误
• PC 软件支持便捷的通道配置与直接导出至标准格式（例如 Excel），加快分析与报告
• 支持数据同步摄像，可将测量数据与视频对齐以加速诊断
• 实时监控：支持实时曲线与远程查看；可选无线局域网单元以实现分布式测量与监控

功能 — 耐用性与环境适应
设备面向严苛环境设计，具备振动/冲击耐受性、宽温容差及防水防尘性能，适用于实验室与恶劣现场环境。还提供可应对水、沙、泥和高温暴露的加固型机型。

电源与便携性
提供交流、直流及电池供电选项。可选高容量锂离子电池支持延长的数据采集运行（采用高容量电池时，长期运行指示约可达800分钟）。

技术规格

• 系列名称：NR-X Series
• 支持的测量单元类型：最多8种
• 最大可扩展通道：最多576个同步通道
• 支持的信号类型：电压、温度、电流、应变、加速度、脉冲、CAN
• 采样能力：微秒级高速采样，具备高分辨率 A/D 转换
• 布线：减线式系统及远端单元，支持在测量点附近布线
• 数据同步：支持与视频同步采集
• 实时运行：支持实时 PC 连接与远程查看；可选无线局域网
• 电源选项：AC、DC、电池；可选高容量锂电池
• 耐久性：振动/冲击耐受约 10G/100G；工作温度约 -40°C 至 +85°C（-40°F 至 +185°F）
• 防护等级：IP65/IP67；外壳等级可达 Type 4X 以适应户外暴露
• 环境加固单元：可用于水、沙、泥及高温环境
• 典型使用场景：研发测试、汽车耐久性、PCB 验证、注塑温度监控、长期疲劳分析、HVAC 与生产监控
