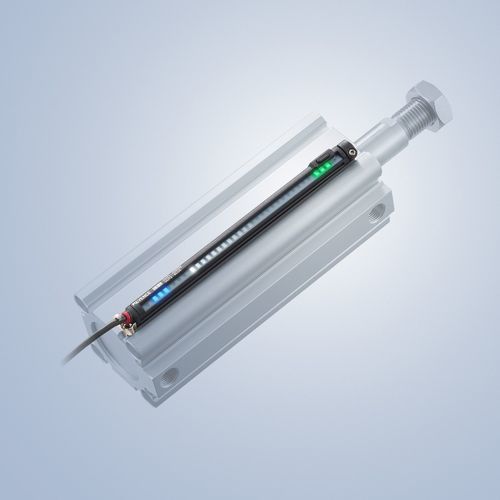

线性位置传感器 CS-L series

非接触式磁性数字输出式

概述
CS-L系列是一款线型气缸传感器，通过全长条形LED直观显示活塞的实时位置。支持自上而下安装，无需拆卸气缸，并可通过按键进行2点教学快速设置。传感器输出活塞位置和冲击（碰撞）等级数据，以支持诊断与工艺周期优化。

主要特性

• 全长条形LED，实时显示活塞位置。
• 简单的2点教学（按键），快速设置，无需对准。
• 自上而下安装，可在不拆卸气缸的情况下安装或拆卸。
• 输出活塞位置与冲击等级，支持诊断与工艺控制。
• 默认2路输出；通过高功能放大器可选配第三路输出并扩展配置。

详情
CS-L使用可视化条形LED以细致分辨率显示活塞位置。安装通过气缸槽自上而下完成，避免拆装。设置通过2点教学按键完成，并可锁定以防误操作。传感器提供冲击等级和行程/时间信息，便于早期故障检测与工艺改进。布线支持裸线或M8连接器，但某些功能需使用PNP M8连接器类型。可选的高功能放大器附件允许调整设定窗口、创建第三路输出、在难以接触的场合进行远程配置，并可在设置完成后拆卸。

应用 / 使用案例

• 用于工艺设定和故障排查的活塞位置实时监测。
• 使用教学设定点进行基于位置的控制或互锁。
• 使用冲击等级和行程时间输出进行设备诊断。
• 用于无法拆卸气缸进行传感器安装的嵌入式设备环境。

技术规格

• 系列 / 型号：CS-L series
• 可视指示：全长条形LED（活塞位置实时显示）
• 位置分辨率（报告）：1 mm
• 教学方式：2点教学（按键）
• 安装：自上而下安装（无需拆卸气缸）
• 输出：标准2路输出；通过高功能放大器可选第三路输出
• 放大器功能：可调节设定窗口、创建第三路输出、支持难以接触场所的远程配置；设置后可拆卸
• 连接器 / 布线：支持裸线或M8连接器（某些功能需PNP M8类型）
• 诊断：提供冲击等级及行程/时间信息以进行性能监控
