电感电感器

工业用于热处理高性能

应用与使用场景

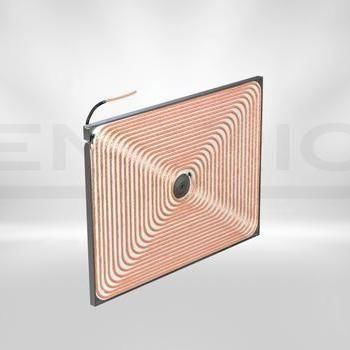

Kendrion 表面感应器是用于对工具表面进行均匀加热的感应加热元件。表面感应器用于食品加热、包装机械以及印刷行业的压纹工艺。表面加热为无接触、可重复的加热方式。

工艺效果
表面感应器的均匀表面能量输入减少了被加热工具所需的壁厚。减小的热质量提高了工艺动态特性。工艺动态性的提高降低了能耗。

设计与运行
Kendrion 采用数值场计算方法设计表面感应器。设计过程将表面感应器调整以满足应用的几何和热学要求。表面感应器设计用于连续工艺温度最高可达250 °C，并可在无水冷的情况下运行。无水冷设计减少了基础设施投入并提高了运行可靠性。

产品（部分）
FLACH 158 HS10016
尺寸（W x H x D）：158 mm x 158 mm x 72 mm
加热面积：约190 cm²
额定功率：3.4 kW
温度范围：0 ... 240 °C
单位面积功率：最高163 kW/m²
感应器电流：14 A
感应器电压：< 1000 Veff
效率：约98 %
工作循环：100 % 负载周期
电气连接：螺钉连接 M5（最大紧固扭矩 3.5 Nm）
电气控制：用于连接 Kendrion 感应发电机
产品状态：标准产品 / 预备中
认证：低电压指令

FLACH HS 10009/1
尺寸（W x H x D）：720 mm x 152 mm x 156.5 mm
加热面积：约432 cm²
额定功率：20.0 kW
温度范围：0 ... 200 °C
单位面积功率：最高182 kW/m²
感应器电流：82.3 A
感应器电压：900 Veff
效率：约98 %
工作循环：100 % 负载周期
电气连接：螺钉连接 M6（最大紧固扭矩 3.5 Nm）
电气控制：用于连接 Kendrion 感应发电机
产品状态：特别版
认证：低电压指令, IEC 61010-1

FLACH HS10003/2
尺寸（W x H x D）：600 mm x 100 mm x 156.5 mm
加热面积：约432 cm²
额定功率：6.5 kW
温度范围：0 ... 200 °C
单位面积功率：最高150 kW/m²
感应器电流：26.8 A
感应器电压：< 1000 Veff
效率：约98 %
工作循环：100 % 负载周期
电气连接：螺钉连接 M5（最大紧固扭矩 3.5 Nm）
电气控制：用于连接 Kendrion 感应发电机
产品状态：特别版
认证：低电压指令

技术规格

• 用于工具表面均匀加热的无接触感应表面加热
• 应用：食品加热、包装机械、压纹（印刷行业）
• 采用数值场计算方法设计以符合几何和热学要求
• 连续工艺温度可达250 °C（设计能力）
• 无水冷运行（提高运行可靠性并减少基础设施）
• 均匀的表面能量输入可减少所需壁厚和热质量
• 改进的工艺动态性可降低能耗
• 高效率：约98 %
• 支持100 % 负载周期
• 连接：根据型号采用螺钉连接（M5 或 M6），用于连接 Kendrion 感应发电机
