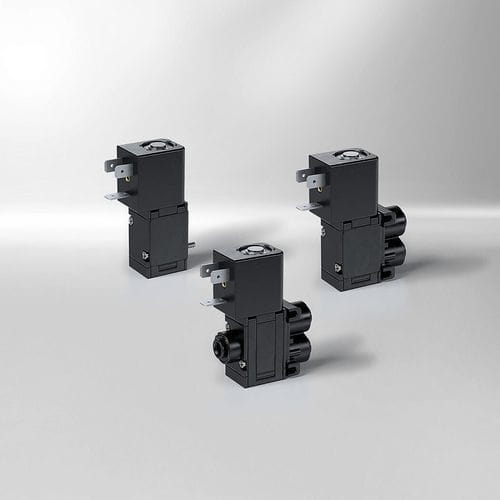

直动式电磁阀 97

2位3通型NONF

概述
隔膜式流体隔离电磁阀通过密封隔膜将驱动机构与工艺介质严格隔离，适用于要求无污染或对侵蚀性介质具有高耐化学性的场合。仅选用特定材料接触介质。本系列阀门适用于酸、碱及特殊油墨，提供 3/2 或 2/2 通道，NC（常闭）或 NO（常开）配置；3/2 型可按需作为分流器或混合器供货。

设计与工作原理
采用压力平衡设计以保持低功耗（通常 ≤ 6 W）。公称孔径约为 3.5 mm，可在必要时支持高达 8 bar 的压力，流量可达 350 l/min。紧凑结构可用于 12 V DC 或 24 V DC；其他电压可按需提供。可选功能包括手动操作和位置指示。默认外壳材料为 PPSU，亦可按需提供其他可注塑塑料。密封材料可选 NBR、FKM 或 EPDM，依据应用而定。外部气动接口为法兰或快插（4 mm 或 6 mm）；亦可组合配置。采用符合 EN 60529 的标准连接器时，阀门可达到 IP65 防护等级。

主要优点

• 结构紧凑
• 较大公称孔径（约 3.5 mm）
• 可选低噪声版本
• 可兼容多种侵蚀性介质
• 低功耗下实现较高流量

应用领域

• 印刷与纸张处理：计量侵蚀性油墨，易于冲洗，对介质热影响小
• 牙科技术：牙科单元的气/水供给，高介质相容性，死区体积小，提供 KTW/饮用水选项
• 分析与实验室技术：超纯水应用；紧凑尺寸便于集成到手持分配器中

通用技术规格
参数 — 值
额定电压 — 24 V DC 或 12 V DC
功耗 — ≤ 6 W（在 0 至 3.5 bar 时）
压力范围 — -0.9 至 3.5 bar（按需可达 8 bar）
孔径尺寸 — 约 3.5 mm
Kv 值 — 最大 3.5 l/min
最大流量 — 可达 350 l/min（92.4 gpm）
与介质接触的材料 — 密封件：EPDM、NBR 或 FKM；外壳：PPSU。材料可按 FDA 与 UL 列表提供；饮用水认证按需
防护等级 — IP65（使用适当连接器及占用的气动接口时）
气动连接 — 法兰或快插（4 mm 或 6 mm）
电气连接 — 平片插接 6.3 x 0.8，EN 60529 连接器或引线
功能 — 3/2 路 NC/NO、2/2 路 NC/NO、3/2 多功能（分路/混合）
尺寸（高 x 宽 x 深） — 68 x 22 x 30 mm（法兰版本）

特性 / 技术规格

• 隔膜分离设计，将驱动机构与介质隔离
• 标准外壳材料：PPSU（可按需提供 FDA/UL 列表，饮用水认证可申请）
• 密封材料：NBR、FKM、EPDM，依据应用选择
• 典型功耗：≤ 6 W
• 最大工作压力：标准至 3.5 bar；按需至 8 bar
• 最大流量：可达 350 l/min（视压力与配置而定）
• 可用功能：2/2 与 3/2（NC/NO）、3/2 多功能；可选手动操作与位置反馈
• 防护等级：IP65（使用合适连接器时）
• 气动连接：法兰或快插（4 mm 或 6 mm）
• 电气连接：平片插接 6.3 x 0.8，EN 60529 连接器或引线
• 尺寸（法兰版本）：68 x 22 x 30 mm
